Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo drive AC |
| Série / nome da família do produto | Série MELSERVO J3 |
| Nome da subgama | Série MR-J3 |
| Funções | Servo drive AC com amplificador de movimento, modo de posicionamento, controle senoidal PWM/corrente |
| Design | Freio dinâmico integrado, resistor regenerativo integrado, ventilação forçada, SSCNET III/H |
| Tensão de alimentação (AC) | 380Vac-480Vac (classe 400V; 400Vac / 415Vac / 440Vac) |
| Tipo de rede | Entrada trifásica (3P) |
| Corrente nominal | 5.4A |
| Potência ativa nominal (kW) | 2000W / 2kW |
| Funções de proteção | Desligamento por sobrecorrente, desligamento por sobretensão de regeneração, desligamento por sobrecarga (térmico eletrônico), proteção contra superaquecimento do servomotor, proteção contra falha do encoder, proteção contra falha de regeneração, proteção contra subtensão/interrupção súbita de energia, proteção contra excesso de velocidade, proteção contra erro excessivo |
| Entradas digitais | 1 x entrada digital (24Vcc; sink/source) (EM1), 1 x entrada digital (24Vcc; sink/source) (DI1), 1 x entrada digital (24Vcc; sink/source) (DI2), 1 x entrada digital (24Vcc; sink/source) (DI3) |
| Saídas digitais | 1 x saída digital (tipo contato relé) (ALM), 1 x saída de relé digital (MBR), 1 x saída digital (tipo contato relé) (INP) |
| Saídas analógicas | 1 x saída analógica (-10…+10Vcc) (MO1), 1 x saída analógica (-10…+10Vcc) (MO2) |
| Dimensões | A168mm x L90mm x P195mm |
| Altura líquida (mm) | 168 mm |
| Largura líquida (mm) | 90 mm |
| Profundidade líquida (mm) | 195 mm |
| Temperatura ambiente para operação | 0…+55 °C |
| Temperatura ambiente para armazenamento | -20°C…+65 °C |
| Consumo de corrente | 5.1A de entrada |
| Consumo de energia | (Consumo de energia auxiliar do drive) 30 W |
| Compatibilidade técnica com | Série HF-SP, Série HF-JP |

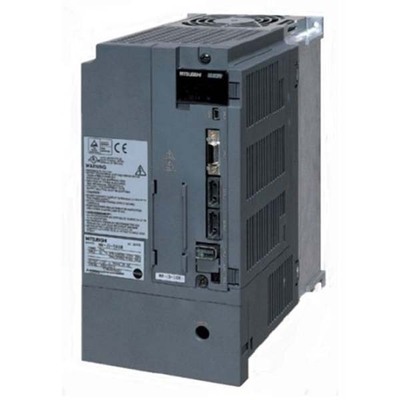

| Código de pedido / SKU do fabricante | MR-J3-200B4 |
| Status do produto do fabricante | Descontinuado |
| Em conformidade com padrão(ões) | Marcação CE, cULus, TUV Rheinland, EN, UL, RoHS |
| Benefícios | Comunicação serial de alta velocidade |
Documentos
Observação: Este produto é descontinuado pelo fabricante. A compatibilidade técnica é com as séries HF-SP e HF-JP.
