Visão geral

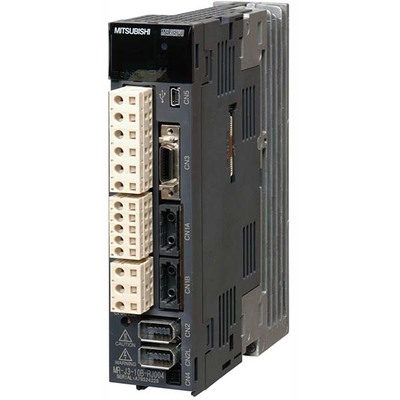

Este é um servo drive de movimento AC/amplificador da série MELSERVO J3 da Mitsubishi Electric. Ele é projetado para controle preciso de motores servo, oferecendo funcionalidades avançadas para aplicações industriais.
O equipamento conta com freio dinâmico integrado e resistor regenerativo embutido, otimizando o gerenciamento de energia e garantindo a segurança operacional. Sua capacidade de comunicação via SSCNET III/H permite a integração com sistemas de controle de alta velocidade.
Com uma potência nominal de saída de 200W (0,2kW) e corrente nominal de 1.5A, o servo drive opera com tensão de alimentação de 200 a 230Vac, aceitando entrada monofásica ou trifásica. É compatível com motores servo lineares com taxa de empuxo de 50N e opera em temperaturas ambientes de 0 a 55°C.
Principais recursos
- Servo drive/amplificador de movimento AC
- Modo de posicionamento, controle PWM senoidal e controle de corrente
- Controle em malha totalmente fechada
- Freio dinâmico integrado
- Resistor regenerativo integrado
- Refrigeração natural
- Comunicação SSCNET III/H
- Compatibilidade com motores servo lineares (taxa de empuxo 50N)
- Proteções contra sobrecorrente, sobretensão de regeneração, sobrecarga e superaquecimento do motor servo
- Proteções contra falha no encoder, falha de regeneração, subtensão/desligamento súbito, excesso de velocidade e erro excessivo
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo drive AC |
| Série/nome da família do produto | Série MELSERVO J3 |
| Nome da sub-gama | Série MR-J3 |
| Funções | Servo drive/amplificador de movimento AC, modo de posicionamento, controle PWM senoidal/método de controle de corrente, controle em malha totalmente fechada |
| Projeto | Freio dinâmico integrado, resistor regenerativo integrado, refrigeração natural, SSCNET III/H |
| Tensão de alimentação (AC) | 200Vac-230Vac (classe 200V; 220Vac / 230Vac) |
| Tipo de rede | Entrada monofásica (2P) ou entrada trifásica (3P) |
| Corrente nominal | 1,5A |
| Potência ativa nominal (kW) | 200W / 0,2kW |
| Funções de proteção | Desligamento por sobrecorrente, desligamento por sobretensão de regeneração, desligamento por sobrecarga (térmico eletrônico), proteção contra superaquecimento do motor servo, proteção contra falha no encoder, proteção contra falha de regeneração, proteção contra subtensão/desligamento súbito, proteção contra excesso de velocidade, proteção contra erro excessivo |
| Entradas digitais | 1 x entrada digital (24Vdc; sink/source) (EM1), 1 x entrada digital (24Vdc; sink/source) (DI1), 1 x entrada digital (24Vdc; sink/source) (DI2), 1 x entrada digital (24Vdc; sink/source) (DI3) |
| Saídas digitais | 1 x saída digital (tipo contato relé) (ALM), 1 x saída de relé digital (MBR), 1 x saída digital (tipo contato relé) (INP) |
| Saídas analógicas | 1 x saída analógica (-10…+10Vdc) (MO1), 1 x saída analógica (-10…+10Vdc) (MO2) |
| Dimensões | A168mm x L40mm x P135mm |
| Altura líquida (mm) | 168 mm |
| Largura líquida (mm) | 40 mm |
| Profundidade líquida (mm) | 135 mm |
| Temperatura ambiente para operação | 0…+55 °C |
| Temperatura ambiente para armazenamento | -20°C…+65 °C |
| Consumo de corrente | 1,5A entrada |
| Consumo de energia | (Consumo auxiliar do drive) 30 W |
| Compatibilidade técnica com | Motor servo linear, taxa de empuxo 50N, série LM-U |
| Código de pedido / SKU do fabricante | MR-J3-20B-RJ004U512 |
| Status do produto do fabricante | Descontinuado |
| Em conformidade com as normas | Marcação CE, cULus, TUV Rheinland, EN, UL, RoHS |
| Benefícios | Comunicação serial de alta velocidade |
Documentos
Observações: Este produto está descontinuado.
Entre em contato para mais informações ou para verificar opções de substituição.
