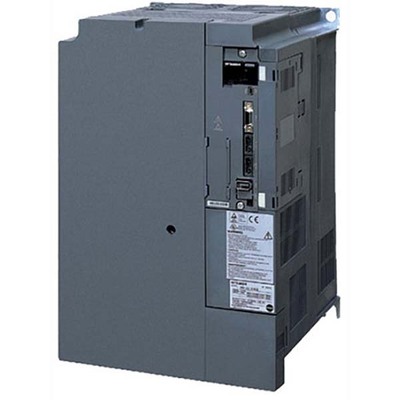

Servo Drive AC MELSERVO J3 Mitsubishi Electric 11kW 68A 200-230Vac SSCNET III/H MR-J3-11KB
Visão geral
O servo drive AC MELSERVO J3 é um amplificador de movimento AC da Mitsubishi Electric, projetado para controle preciso e alta performance em aplicações de automação industrial. Com uma capacidade de saída nominal de 11kW e corrente nominal de 68A, este equipamento é adequado para operar em redes de alimentação de 200V a 230V (classe 200V).
Equipado com capacidade de comunicação SSCNET III/H, o MR-J3-11KB facilita a integração e a troca de dados em sistemas de controle complexos. Sua construção robusta e refrigeração por ventilação forçada garantem operação confiável em temperaturas ambientes de até 55°C, sendo uma solução eficaz para exigentes demandas de movimentação.
Principais recursos
- Comunicação SSCNET III/H
- Controle de posicionamento
- Método de controle PWM senoidal/corrente
- Refrigeração por ventilação forçada
- Ampla gama de funções de proteção
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo drive AC |
| Série / nome da família do produto | Série MELSERVO J3 |
| Nome da subgama | Série MR-J3 |
| Funções | Servo drive/amplificador de movimento AC, modo de posicionamento, controle PWM senoidal/controle de corrente |
| Projeto | Refrigeração por ventilação forçada, SSCNET III/H |
| Tensão de alimentação (AC) | 200Vca-230Vca (classe 200V; 220Vca / 230Vca) |
| Tipo de rede | Entrada trifásica (3P) |
| Corrente nominal | 68A |
| Potência ativa nominal (kW) | 11kW |
| Funções de proteção | Desligamento por sobrecorrente, regeneração, sobretensão, sobrecarga (térmico eletrônico), proteção contra superaquecimento do servomotor, proteção contra falha no encoder, proteção contra falha de regeneração, proteção contra subtensão/desligamento súbito, proteção contra excesso de velocidade, proteção contra erro excessivo |
| Entradas digitais | 1 x entrada digital (24Vcc; dreno/fonte) (EM1), 1 x entrada digital (24Vcc; dreno/fonte) (DI1), 1 x entrada digital (24Vcc; dreno/fonte) (DI2), 1 x entrada digital (24Vcc; dreno/fonte) (DI3) |
| Saídas digitais | 1 x saída digital (tipo contato relé) (ALM), 1 x saída de relé (MBR), 1 x saída digital (tipo contato relé) (INP) |
| Saídas analógicas | 1 x saída analógica (-10…+10Vcc) (MO1), 1 x saída analógica (-10…+10Vcc) (MO2) |
| Dimensões | A400mm x L260mm x P260mm |
| Altura líquida (mm) | 400 mm |
| Largura líquida (mm) | 260 mm |
| Profundidade líquida (mm) | 260 mm |
| Temperatura ambiente para operação | 0…+55 °C |
| Temperatura ambiente para armazenamento | -20°C…+65 °C |
| Consumo de corrente | 46A na entrada |
| Consumo de energia | (Consumo de energia auxiliar do drive) 45 W |
| Compatibilidade técnica com | Série HF-JP, Série HA-LP |
| Código do pedido / SKU do fabricante | MR-J3-11KB |
| Status do produto do fabricante | Descontinuado |
| Em conformidade com as normas | Marcação CE, cULus, TUV Rheinland, EN, UL, RoHS |
| Benefícios | Comunicação serial de alta velocidade |
Documentos
Este produto é compatível com as séries HF-JP e HA-LP. O fabricante Mitsubishi Electric descontinuou este item.
