Visão geral

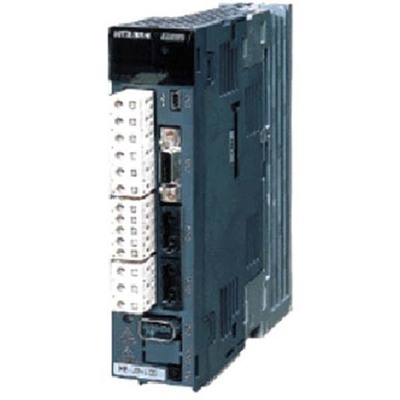

Este é um servo drive AC da série MELSERVO J3 da Mitsubishi Electric, projetado para aplicações de controle de movimento. O equipamento possui um resistor regenerativo embutido e oferece controle de posição com modulação por largura de pulso senoidal (PWM) e controle de corrente.
Com capacidade de comunicação via SSCNET III/H, este servo drive é compatível com motores da série HF-JP de 11kW e opera em uma faixa de tensão de 380 a 480 Vac. A unidade é refrigerada por ventilação forçada e inclui diversas funções de proteção para garantir a segurança e a confiabilidade operacional.
O MR-J3-11KB4-LR é uma solução robusta para automação industrial, oferecendo alta velocidade de comunicação serial e uma ampla gama de recursos de proteção.
Principais recursos
- Servo drive AC com resistor regenerativo integrado
- Comunicação serial de alta velocidade via SSCNET III/H
- Controle de posição, modo de corrente e método PWM senoidal
- Compatível com motores HF-JP (11kW) e série HA-LP
- Múltiplas funções de proteção (sobrecorrente, sobretensão, sobrecarga, etc.)
- Refrigeração por ventilação forçada
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo drive AC |
| Série/Nome da família do produto | Série MELSERVO J3 |
| Nome da sub-gama | Série MR-J3 |
| Funções | Servo drive AC para movimento, modo de posicionamento, controle PWM senoidal/controle de corrente |
| Design | Resistor regenerativo embutido, refrigeração por ventilação forçada, SSCNET III/H |
| Tensão de alimentação (AC) | 380Vac-480Vac (classe 400V; 400Vac / 415Vac / 440Vac) |
| Tipo de rede | Entrada trifásica (3P) |
| Corrente nominal | 32A |
| Potência ativa nominal (kW) | 11kW |
| Funções de proteção | Desligamento por sobrecorrente, desligamento por sobretensão na regeneração, desligamento por sobrecarga (térmico eletrônico), proteção contra superaquecimento do servomotor, proteção contra falha do encoder, proteção contra falha na regeneração, proteção contra subtensão/desligamento súbito, proteção contra velocidade excessiva, proteção contra erro excessivo |
| Entradas digitais | 1 x entrada digital (24Vcc; sink/source) (EM1) – 1 x entrada digital (24Vcc; sink/source) (DI1) – 1 x entrada digital (24Vcc; sink/source) (DI2) – 1 x entrada digital (24Vcc; sink/source) (DI3) |
| Saídas digitais | 1 x saída digital (tipo contato relé) (ALM) – 1 x saída de relé digital (MBR) – 1 x saída digital (tipo contato relé) (INP) |
| Saídas analógicas | 1 x saída analógica (-10…+10Vcc) (MO1) – 1 x saída analógica (-10…+10Vcc) (MO2) |
| Dimensões | A400mm x L260mm x P260mm |
| Altura líquida (mm) | 400 mm |
| Largura líquida (mm) | 260 mm |
| Profundidade líquida (mm) | 260 mm |
| Temperatura do ar ambiente para operação | 0…+55 °C |
| Temperatura do ar ambiente para armazenamento | -20°C…+65 °C |
| Consumo de corrente | 23.1A (entrada) |
| Consumo de energia | (Consumo auxiliar do drive) 45 W |
| Compatibilidade técnica com | Motores série HF-JP de 11kW com resistor regenerativo embutido, série HF-JP, série HA-LP |
| Código de pedido / SKU do fabricante | MR-J3-11KB4-LR |
| Status do produto do fabricante | Descontinuado |
| Em conformidade com a(s) norma(s) | Marcação CE, cULus, TUV Rheinland, EN, UL, RoHS |
| Benefícios | Comunicação serial de alta velocidade |
Documentos
Observação: O fabricante indica que este produto está descontinuado. Este item é compatível com motores da série HF-JP de 11kW com resistor regenerativo embutido, e também com a série HA-LP.
