Visão geral

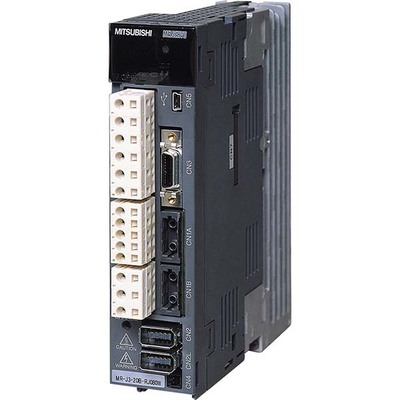

Amplificador servo drive AC para movimento com freio dinâmico integrado e resistor regenerativo. Projetado para compatibilidade com motores de acionamento direto, este equipamento pertence à série MELSERVO J3 da Mitsubishi Electric.
Com potência nominal de saída de 600W (0.6kW) e corrente nominal de 3.2A, opera com tensão de alimentação de 200Vac a 230Vac (classe 200V, 220Vac / 230Vac), aceitando entrada monofásica (2P) ou trifásica (3P). Possui capacidade de comunicação SSCNET III/H, garantindo alta velocidade e precisão em sistemas de automação.
O servo drive é classificado para operar em temperaturas ambientes de 0 a 55°C, oferecendo robustez e confiabilidade em diversas aplicações industriais. A Mitsubishi Electric garante a qualidade e performance da linha MELSERVO J3.
Principais recursos
- Amplificador servo drive AC para movimento
- Modo de posicionamento
- Método de controle PWM senoidal / controle de corrente
- Freio dinâmico integrado
- Resistor regenerativo integrado
- Compatível com motor de acionamento direto
- Resfriamento natural
- Comunicação SSCNET III/H
- Funções de proteção: sobrecorrente, sobretensão regenerativa, sobrecarga, superaquecimento do motor servo, falha no encoder, falha regenerativa, subtensão/interrupção súbita de energia, excesso de velocidade, erro excessivo
- Entradas e saídas digitais e analógicas
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo drive AC |
| Série / nome da família do produto | Série MELSERVO J3 |
| Nome da sub-gama | Série MR-J3 |
| Funções | Amplificador servo drive AC para movimento, modo de posicionamento, controle senoidal PWM / controle de corrente |
| Design | Freio dinâmico integrado, resistor regenerativo integrado, compatível com motor de acionamento direto, resfriamento natural, SSCNET III/H |
| Tensão de alimentação (AC) | 200Vac-230Vac (classe 200V; 220Vac / 230Vac) |
| Tipo de rede | Entrada monofásica (2P) ou entrada trifásica (3P) |
| Corrente nominal | 3.2A |
| Potência ativa nominal (kW) | 600W / 0.6kW |
| Funções de proteção | Desligamento por sobrecorrente, desligamento por sobretensão, desligamento por sobrecarga (térmico eletrônico), proteção contra superaquecimento do motor servo, proteção contra falha do encoder, proteção contra falha de regeneração, proteção contra subtensão/queda de energia repentina, proteção contra excesso de velocidade, proteção contra erro excessivo |
| Entradas digitais | 1 x entrada digital (24Vcc; sink/source) (EM1), 1 x entrada digital (24Vcc; sink/source) (DI1), 1 x entrada digital (24Vcc; sink/source) (DI2), 1 x entrada digital (24Vcc; sink/source) (DI3) |
| Saídas digitais | 1 x saída digital (tipo contato relé) (ALM), 1 x saída de relé digital (MBR), 1 x saída digital (tipo contato relé) (INP) |
| Saídas analógicas | 1 x saída analógica (-10…+10Vcc) (MO1), 1 x saída analógica (-10…+10Vcc) (MO2) |
| Dimensões | A168mm x L40mm x P170mm |
| Altura líquida (mm) | 168 mm |
| Largura líquida (mm) | 40 mm |
| Profundidade líquida (mm) | 170 mm |
| Temperatura ambiente para operação | 0…+55 °C |
| Temperatura ambiente para armazenamento | -20°C…+65 °C |
| Consumo de corrente | 3.2A entrada |
| Consumo de energia | (Consumo de energia auxiliar do drive) 30 W |
| Compatibilidade técnica com | Motores de acionamento direto, série HF-SP, série HF-JP, série HC-LP |
| Código de pedido / SKU do fabricante | MR-J3-60B-RJ080W |
| Status do produto do fabricante | Descontinuado |
| Em conformidade com norma(s) | Marcação CE, cULus, TUV Rheinland, EN, UL, RoHS |
| Benefícios | Design para motor de acionamento direto, comunicação serial de alta velocidade |
Documentos
Este produto é compatível com motores de acionamento direto das séries HF-SP, HF-JP e HC-LP.
Entre em contato conosco para mais informações sobre este produto.
