Visão geral

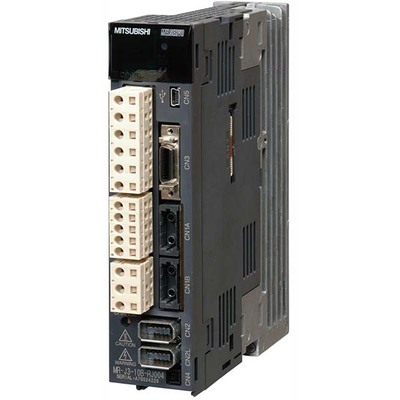

Este é um servo drive/amplificador de movimento AC da série MELSERVO J3 da Mitsubishi Electric. Possui freio dinâmico integrado e resistor regenerativo embutido, garantindo um desempenho robusto e seguro para suas aplicações de automação industrial.
Com capacidade de comunicação SSCNET III/H, este drive é ideal para controle de alta velocidade e precisão. Sua compatibilidade com motores de servo linear, com taxa de empuxo de 60N, amplia suas possibilidades de aplicação.
Projetado para operar em uma faixa de temperatura ambiente de 0 a 55°C, o servo drive MR-J3-40B-RJ004U500 assegura confiabilidade mesmo em condições operacionais desafiadoras.
Principais recursos
- Servo drive/amplificador de movimento AC
- Freio dinâmico integrado
- Resistor regenerativo embutido
- Comunicação SSCNET III/H
- Controle em malha totalmente fechada
- Resfriamento natural
- Compatível com motores de servo linear (taxa de empuxo 60N)
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo drive AC |
| Série/família de produtos | Série MELSERVO J3 |
| Funções | Servo drive/amplificador de movimento AC, modo de posicionamento, PWM senoidal/método de controle de corrente, controle em malha totalmente fechada |
| Design | Freio dinâmico integrado, resistor regenerativo embutido, resfriamento natural, SSCNET III/H |
| Tensão de alimentação (AC) | 200Vac-230Vac (Classe 200V; 220Vac / 230Vac) |
| Tipo de rede | Entrada monofásica (2P) ou entrada trifásica (3P) |
| Corrente nominal | 2.8A |
| Potência ativa nominal (kW) | 400W / 0.4kW |
| Funções de proteção | Desligamento por sobrecorrente, desligamento por sobretensão de regeneração, desligamento por sobrecarga (térmico eletrônico), proteção contra superaquecimento do servo motor, proteção contra falha do encoder, proteção contra falha de regeneração, proteção contra subtensão/interrupção súbita de energia, proteção contra velocidade excessiva, proteção contra erro excessivo |
| Entradas digitais | 1 x entrada digital (24Vcc; sink/source) (EM1), 1 x entrada digital (24Vcc; sink/source) (DI1), 1 x entrada digital (24Vcc; sink/source) (DI2), 1 x entrada digital (24Vcc; sink/source) (DI3) |
| Saídas digitais | 1 x saída digital (tipo contato relé) (ALM), 1 x saída de relé digital (MBR), 1 x saída digital (tipo contato relé) (INP) |
| Saídas analógicas | 1 x saída analógica (-10…+10Vcc) (MO1), 1 x saída analógica (-10…+10Vcc) (MO2) |
| Dimensões | A168mm x L40mm x P170mm |
| Altura líquida (mm) | 168 mm |
| Largura líquida (mm) | 40 mm |
| Profundidade líquida (mm) | 170 mm |
| Temperatura ambiente para operação | 0…+55 °C |
| Temperatura ambiente para armazenamento | -20°C…+65 °C |
| Consumo de corrente | 2.6A de entrada |
| Consumo de energia | (Consumo de energia auxiliar do drive) 30 W |
| Compatibilidade técnica com | Servo motor linear, taxa de empuxo 60N, série LM-H |
| Código de pedido / SKU do fabricante | MR-J3-40B-RJ004U500 |
| Status do produto do fabricante | Descontinuado |
| Em conformidade com as normas | Marcação CE, cULus, TUV Rheinland, EN, UL, RoHS |
| Benefícios | Comunicação serial de alta velocidade |
Documentos
Este produto é compatível com motores de servo linear da série LM-H com taxa de empuxo de 60N. O status do produto do fabricante é “Descontinuado”.
Entre em contato para mais informações sobre este ou outros produtos.
