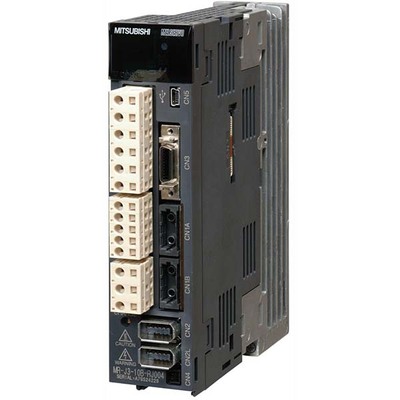

Servo Drive Mitsubishi MR-J3-200B-RJ004U519: Potência e Controle Servo Drive AC MELSERVO J3 Mitsubishi, modelo MR-J3-200B-RJ004U519, com 2kW de potência, 11A de corrente nominal e entrada de 200-230Vac. Comunicação via SSCNET III/H. ## Visão geral O servo drive AC MELSERVO J3 da Mitsubishi Electric é um amplificador de movimento de alta performance, projetado para aplicações exigentes. Com potência nominal de 2000W (2kW) e corrente nominal de 11A, este equipamento opera em uma faixa de tensão de 200-230Vac, sendo compatível com entrada monofásica ou trifásica. Inclui freio dinâmico e resistor regenerativo integrados, otimizando o controle e a segurança. Este servo drive suporta comunicação via SSCNET III/H, permitindo alta velocidade e sincronismo preciso. É compatível com servomotores lineares com taxa de empuxo de 300N, utilizando resfriamento líquido. Sua construção robusta e funções de proteção avançadas garantem operação confiável em ambientes industriais, com faixa de temperatura operacional de 0 a 55°C. ## Principais recursos * Controle de movimento AC * Modo de posicionamento * Método de controle por PWM senoidal/corrente * Controle em malha fechada total * Freio dinâmico integrado * Resistor regenerativo integrado * Ventilação forçada * Comunicação SSCNET III/H * Compatível com servomotor linear (taxa de empuxo 300N, resfriamento líquido) ## Especificações | Parâmetro | Valor | | :——————————– | :————————————————————- | | Marca principal | Mitsubishi Electric | | Função principal | Servo drive AC | | Série/nome da família do produto | MELSERVO J3 series | | Nome da subgama | MR-J3 series | | Funções | Servo drive AC, modo de posicionamento, controle PWM senoidal/corrente, controle em malha fechada total | | Projeto | Freio dinâmico integrado, resistor regenerativo integrado, ventilação forçada, SSCNET III/H | | Tensão de alimentação (AC) | 200Vca-230Vca (classe 200V; 220Vca / 230Vca) | | Tipo de rede | Entrada monofásica (2P) ou entrada trifásica (3P) | | Corrente nominal | 11A | | Potência ativa nominal (kW) | 2000W / 2kW | | Funções de proteção | Desligamento por sobrecorrente, desligamento por sobretensão de regeneração, desligamento por sobrecarga (térmico eletrônico), proteção contra superaquecimento do servomotor, proteção contra falha do encoder, proteção contra falha de regeneração, proteção contra subtensão/interrupção súbita de energia, proteção contra excesso de velocidade, proteção contra erro excessivo | | Entradas digitais | 1 x entrada digital (24Vcc; sink/source) (EM1), 1 x entrada digital (24Vcc; sink/source) (DI1), 1 x entrada digital (24Vcc; sink/source) (DI2), 1 x entrada digital (24Vcc; sink/source) (DI3) | | Saídas digitais | 1 x saída digital (tipo contato relé) (ALM), 1 x saída de relé digital (MBR), 1 x saída digital (tipo contato relé) (INP) | | Saídas analógicas | 1 x saída analógica (-10…+10Vcc) (MO1), 1 x saída analógica (-10…+10Vcc) (MO2) | | Dimensões | A168mm x L90mm x P195mm | | Altura líquida (mm) | 168 mm | | Largura líquida (mm) | 90 mm | | Profundidade líquida (mm) | 195 mm | | Temperatura ambiente para operação | 0…+55 °C | | Temperatura ambiente para armazenamento | -20°C…+65 °C | | Consumo de corrente | 10.5A entrada | | Consumo de energia | (consumo auxiliar do drive) 30 W | | Compatibilidade técnica | Servomotor linear, taxa de empuxo 300N (resfriamento líquido) | | Código de pedido / SKU do fabricante | MR-J3-200B-RJ004U519 | | Status do produto do fabricante | Descontinuado | | Em conformidade com padrão(ões) | Marcação CE, cULus, TUV Rheinland, EN, UL, RoHS | | Benefícios | Comunicação serial de alta velocidade | ## Documentos * [Mitsubishi Electric – MELSERVO J3 series – Catalogue.pdf](https://cdn.kyklo.co/assets/W1siZiIsIjIwMjIvMDIvMTAvMTQvNDYvMzcvMGMxNTZkYmMtN2FkMi00Nzc1LThhN2YtNzYxYjJkODQwNzVlL01pdHN1YmlzaGklMjBFbGVjdHJpYyUyMC0lMjBNRUxTRVJWTyUyMEozJTIwc2VyaWVzJTIwLSUyMENhdGFsb2d1ZS5wZGYiXV0?sha=ec92086efa25cfbc) Este produto foi descontinuado pelo fabricante. Para informações sobre substituições ou compatibilidades, entre em contato. [Saiba mais sobre nossas soluções em automação.](https://mokka-sensors.com.br/#contato)
Especificações
| Parâmetro | Valor |
|---|---|
| Primary brand | Mitsubishi Electric |
| Main function | AC servo drive |
| Product series / family name | MELSERVO J3 series |
| Sub-range name | MR-J3 series |
| Functions | AC motion servo drive / amplifier positioning mode sine wave PWM control/current control method fully closed loop control |
| Design | built-in dynamic brake built-in regenerative resistor forced ventilation cooling SSCNET III/H |
| Supply voltage (AC) | 200Vac-230Vac (200V class; 220Vac / 230Vac) |
| Type of network | Single-phase input (2P) or 3-phase input (3P) |
| Rated current | 11A |
| Rated active power (kW) | 2000W / 2kW |
| Protection functions | overcurrent shut-off regeneration overvoltage shut-off overload shut-off (electronic thermal) servo motor overheat protection encoder fault protection regeneration fault protection undervoltage/sudden power outage protection overspeed protection excessive error protection |
| Digital inputs | 1 x digital input (24Vdc; sink/source) (EM1) 1 x digital input (24Vdc; sink/source) (DI1) 1 x digital input (24Vdc; sink/source) (DI2) 1 x digital input (24Vdc; sink/source) (DI3) |
| Digital outputs | 1 x digital output (rly. contact type) (ALM) 1 x digital relay output (MBR) 1 x digital output (rly. contact type) (INP) |
| Analog outputs | 1 x analog output (-10…+10Vdc) (MO1) 1 x analog output (-10…+10Vdc) (MO2) |
| Dimensions | H168mm x W90mm x D195mm |
| Net Height (mm) | 168 mm |
| Net Width (mm) | 90 mm |
| Net Depth (mm) | 195 mm |
| Ambient air temperature for operation | 0…+55 °C |
| Ambient air temperature for storage | -20°C…+65 °C |
| Current consumption | 10.5A input |
| Power consumption | (drive auxiliary power consumption) 30 W |
| Technical compatibility with | linear servo mtr. thrust rate 300N (liquid-cooling) |
| Order code / Manufacturer SKU | MR-J3-200B-RJ004U519 |
| Manufacturer product status | Discontinued |
| Compliant with standard(s) | CE marking cULus TUV Rheinland EN UL RoHS |
| Benefits | high-speed serial communication |
