Visão geral

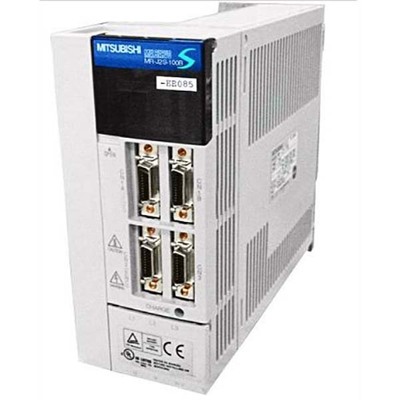

O servo drive MELSERVO J2S da Mitsubishi Electric é um amplificador de movimento AC com programação de função operacional integrada. Projetado para controle de corrente por método de modulação por largura de pulso senoidal (PWM), ele opera de forma eficiente em uma ampla gama de aplicações industriais.
Este modelo, o MR-J2S-20CL, fornece uma potência nominal de 200W (0.2kW) e é alimentado por uma tensão de 200Vac a 230Vac, aceitando entrada monofásica (2P) ou trifásica (3P). A unidade conta com um freio dinâmico embutido, contribuindo para paradas seguras e precisas.
O dispositivo suporta protocolos de comunicação RS-422 e RS-485, facilitando a integração em sistemas de automação complexos. Sua construção permite resfriamento natural e é adequada para operação em temperaturas ambientes de 0 a 55°C.
Principais recursos
- Servo drive AC / amplificador com função de programa operacional integrada
- Controle de corrente por método PWM senoidal
- Freio dinâmico embutido
- Refrigeração natural
- Capacidade de comunicação RS-422 / RS-485
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo drive AC |
| Série / nome da família do produto | Série MELSERVO J2S |
| Nome da subgama | Série MR-J2 |
| Funções | Servo drive AC / amplificador com função de programa operacional integrada, controle por método PWM senoidal/controle de corrente |
| Projeto | Freio dinâmico embutido, programa de função operacional embutido, resfriamento natural |
| Tensão de alimentação (AC) | 200Vac-230Vac (classe 200V; 220Vac / 230Vac) |
| Tipo de rede | Entrada monofásica (2P) ou entrada trifásica (3P) |
| Potência ativa nominal (kW) | 200W / 0.2kW |
| Funções de proteção | Desligamento por sobrecorrente, desligamento por regeneração e sobretensão, desligamento por sobrecarga (térmica eletrônica), proteção contra superaquecimento do servomotor, proteção contra falha do encoder, proteção contra falha de regeneração, proteção contra subtensão/desligamento súbito, proteção contra excesso de velocidade, proteção contra erro excessivo |
| Protocolo de comunicação | RS-422, RS-485 |
| Entradas digitais | 1 x entrada digital (24Vcc; sink/source) (LSP), 1 x entrada digital (24Vcc; sink/source) (LSN), 1 x entrada digital (24Vcc; sink/source) (DOG), 1 x entrada digital (24Vcc; sink/source) (SON), 1 x entrada digital (24Vcc; sink/source) (MD0), 1 x entrada digital (24Vcc; sink/source) (ST1), 1 x entrada digital (24Vcc; sink/source) (ST2), 1 x entrada digital (24Vcc; sink/source) (DI0), 1 x entrada digital (24Vcc; sink/source) (DI1), 1 x entrada digital (24Vcc; sink/source) (RST) |
| Saídas digitais | 1 x saída digital (tipo contato relé) (ALM), 1 x saída digital (tipo contato relé) (ZP), 1 x saída digital (tipo contato relé) (OUT1), 1 x saída digital (tipo contato relé) (PED), 1 x saída digital (tipo contato relé) (RD) |
| Entradas analógicas | 1 x entrada analógica (0-10Vcc) (TLA), 1 x entrada analógica (-10…+10Vcc) (VC) |
| Dimensões | A168mm x L50mm x P135mm |
| Altura líquida (mm) | 168 mm |
| Largura líquida (mm) | 50 mm |
| Profundidade líquida (mm) | 135 mm |
| Temperatura do ar ambiente para operação | 0…+55 °C |
| Temperatura do ar ambiente para armazenamento | -20°C…+65 °C |
| Compatibilidade técnica com | Série HC-KFS |
| Código de pedido / SKU do fabricante | MR-J2S-20CL |
| Status do produto do fabricante | Descontinuado |
Documentos
Este produto é compatível com a série HC-KFS. O fabricante indica que este item está descontinuado.
