Visão geral

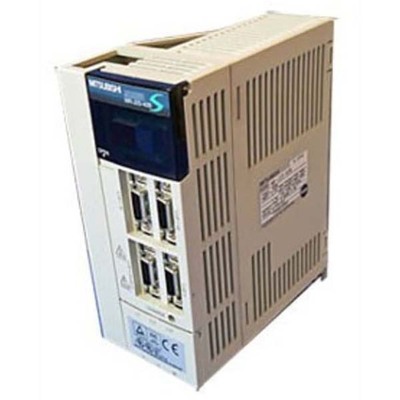

Este é um servo drive de movimento AC, parte da série MELSERVO J2S da Mitsubishi Electric, projetado para aplicações de controle de automação industrial.
Com uma capacidade de saída nominal de 15kW, este equipamento opera com uma tensão de alimentação de 380 a 480V AC trifásica (classe 400V), suportando tensões de 400V, 415V e 440V. Possui capacidade de comunicação via SSCNET III/H, permitindo integração avançada em sistemas de controle.
O servo drive é classificado para operar em temperaturas ambientes de 0 a 55°C, garantindo desempenho confiável em diversas condições de operação.
Principais recursos
- Servo drive AC para controle de movimento
- Capacidade de comunicação SSCNET III/H
- Refrigeração por ventilação forçada
- Proteções abrangentes contra falhas
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo drive AC |
| Série/família de produto | Série MELSERVO J2S |
| Sub-linha | Série MR-J2 |
| Funções | Servo drive/amplificador de movimento AC; controle PWM senoidal/método de controle de corrente |
| Projeto | Ventilação forçada; SSCNET III/H |
| Tensão de alimentação (AC) | 380Vca-480Vca (classe 400V; 400Vca / 415Vca / 440Vca) |
| Tipo de rede | Entrada trifásica (3P) |
| Potência ativa nominal (kW) | 15kW |
| Funções de proteção | Desligamento por sobrecorrente; desligamento por regeneração; desligamento por sobrecarga (térmico eletrônico); proteção contra superaquecimento do servomotor; proteção contra falha do encoder; proteção contra falha de regeneração; proteção contra subtensão/queda de energia súbita; proteção contra excesso de velocidade; proteção contra erro excessivo |
| Entradas digitais | 1 x entrada digital (24Vcc; sink/source) (EM1) |
| Saídas digitais | 1 x saída de relé digital (MBR); 1 x saída digital (tipo contato relé) (DB) |
| Saídas analógicas | 1 x saída analógica (-10…+10Vcc) (MO1); 1 x saída analógica (-10…+10Vcc) (MO2) |
| Dimensões | A400mm x L260mm x P260mm |
| Altura líquida (mm) | 400 mm |
| Largura líquida (mm) | 260 mm |
| Profundidade líquida (mm) | 260 mm |
| Temperatura ambiente para operação | 0…+55 °C |
| Temperatura ambiente para armazenamento | -20°C…+65 °C |
| Consumo de energia | (consumo auxiliar do drive) 50 W |
| Compatibilidade técnica com | Série HA-LFS |
| Código do pedido / SKU do fabricante | MR-J2S-15KB4 |
| Status do produto do fabricante | Descontinuado |
Documentos
Este produto é descontinuado. A série HA-LFS é tecnicamente compatível.
Para mais informações sobre este ou outros produtos, entre em contato conosco.
