Visão geral

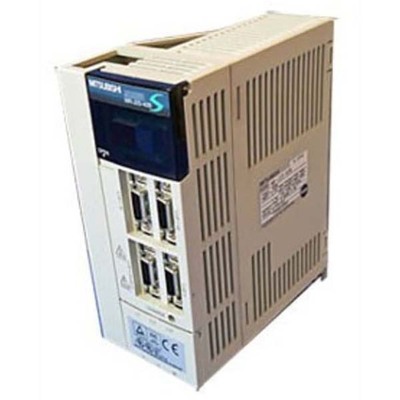

Servomotor AC / amplificador com fonte de alimentação externa e freio dinâmico embutido da Mitsubishi Electric, série MELSERVO J2S. Este dispositivo oferece uma potência de saída nominal de 600W (0.6kW) e opera com uma tensão de alimentação de 380Vac a 480Vac, pertencente à classe 400V.
Projetado para aplicações de controle de movimento, o servo drive utiliza controle senoidal PWM e controle de corrente. Possui capacidade de comunicação SSCNET III/H, garantindo alta velocidade e precisão na troca de dados com o sistema de controle. É classificado para operar em temperaturas ambientes de 0 a 55°C.
Principais recursos
- Servomotor AC / amplificador com fonte de alimentação externa
- Freio dinâmico embutido
- Controle senoidal PWM / controle de corrente
- Capacidade de comunicação SSCNET III/H
- Resfriamento natural
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servomotor AC |
| Série / nome da família do produto | Série MELSERVO J2S |
| Nome da sub-gama | Série MR-J2 |
| Funções | Servomotor AC / amplificador método de controle senoidal PWM/controle de corrente |
| Projeto | fonte de alimentação externa, freio dinâmico embutido, resfriamento natural, SSCNET III/H |
| Tensão de alimentação (AC) | 380Vac-480Vac (classe 400V; 400Vac / 415Vac / 440Vac) |
| Tipo de rede | Entrada trifásica (3P) |
| Potência ativa nominal (kW) | 600W / 0.6kW |
| Funções de proteção | desligamento por sobrecorrente, regeneração, sobretensão, sobrecarga (térmica eletrônica), proteção contra superaquecimento do servomotor, proteção contra falha do encoder, proteção contra falha de regeneração, proteção contra subtensão/interrupção súbita de energia, proteção contra excesso de velocidade, proteção contra erro excessivo |
| Entradas digitais | 1 x entrada digital (24Vcc; sink/source) (EM1) |
| Saídas digitais | 1 x saída de relé digital (MBR) |
| Saídas analógicas | 1 x saída analógica (-10…+10Vcc) (MO1), 1 x saída analógica (-10…+10Vcc) (MO2) |
| Dimensões | A168mm x L90mm x P195mm |
| Altura líquida (mm) | 168 mm |
| Largura líquida (mm) | 90 mm |
| Profundidade líquida (mm) | 195 mm |
| Temperatura do ar ambiente para operação | 0…+55 °C |
| Temperatura do ar ambiente para armazenamento | -20°C…+65 °C |
| Consumo de energia | (consumo de energia auxiliar do drive) 25 W |
| Compatibilidade técnica com | série HC-SFS, série HC-LFS |
| Código de pedido / SKU do fabricante | MR-J2S-60B4 |
| Status do produto do fabricante | Descontinuado |
Documentos
Observação: Este produto está descontinuado.
