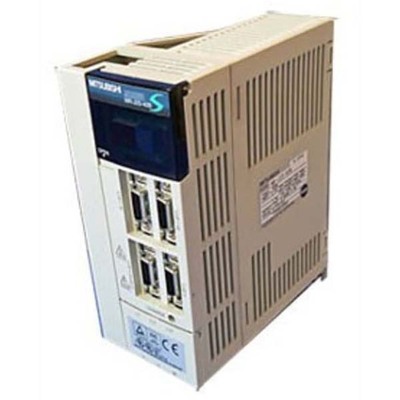

## Visão geral Este é um servo drive AC da série MELSERVO J2S da Mitsubishi Electric, classificado como um amplificador de movimento AC. Ele opera com uma tensão de alimentação de 200V a 230V AC e tem uma capacidade de saída nominal de 30kW. O dispositivo é projetado para operar em temperaturas ambientes de 0 a 55°C. O servo drive utiliza o método de controle de onda senoidal PWM e controle de corrente para suas funções de movimento AC. Sua capacidade de comunicação via SSCNET III/H permite a integração em sistemas de automação avançados. O resfriamento é feito por ventilação forçada, garantindo o desempenho mesmo sob cargas elevadas. O equipamento oferece diversas funções de proteção, incluindo desligamento por sobrecorrente, sobretensão de regeneração, sobrecarga (térmica eletrônica), proteção contra superaquecimento do motor servo, falha do encoder, falha de regeneração, subtensão/falta de energia súbita, excesso de velocidade e erro excessivo. ### Principais recursos * Controle de onda senoidal PWM * Controle de corrente * Comunicação SSCNET III/H * Resfriamento por ventilação forçada * Múltiplas funções de proteção integradas ### Especificações | Parâmetro | Valor | | :———————————– | :———————————————————————————————— | | Marca principal | Mitsubishi Electric | | Função principal | Servo drive AC | | Série do produto / nome da família | Série MELSERVO J2S | | Tensão de alimentação (AC) | 200Vac-230Vac (classe 200V; 220Vac / 230Vac) | | Tipo de rede | Entrada monofásica (2P) ou entrada trifásica (3P) | | Potência ativa nominal | 30kW | | Funções de proteção | desligamento por sobrecorrente, regeneração, sobretensão, sobrecarga (térmica eletrônica), proteção contra superaquecimento do motor servo, falha do encoder, falha de regeneração, subtensão/falta de energia súbita, excesso de velocidade, erro excessivo | | Entradas digitais | 1 x entrada digital (24Vdc; sink/source) (EM1) | | Saídas digitais | 1 x saída de relé digital (MBR), 1 x saída digital (tipo contato de relé) (DB) | | Saídas analógicas | 1 x saída analógica (-10…+10Vdc) (MO1), 1 x saída analógica (-10…+10Vdc) (MO2) | | Dimensões | A500mm x L380mm x P300mm | | Altura líquida (mm) | 500 mm | | Largura líquida (mm) | 380 mm | | Profundidade líquida (mm) | 300 mm | | Temperatura ambiente para operação | 0…+55 °C | | Temperatura ambiente para armazenamento | -20°C…+65 °C | | Consumo de energia | (consumo auxiliar do drive) 50 W | | Compatibilidade técnica com | série HA-LFS | | Código de pedido / SKU do fabricante | MR-J2S-30KB | | Status do produto do fabricante | Descontinuado | ### Documentos * [Mitsubishi Electric – MELSERVO J2S series – Catalogue.pdf](https://cdn.kyklo.co/assets/W1siZiIsIjIwMjIvMDIvMTAvMTQvNDYvMjgvMWNmYmQzNzctZjg2Mi00ZWRlLTg4OWYtYWFlZjRlN2VhMDlhL01pdHN1YmlzaGklMjBFbGVjdHJpYyUyMC0lMjBNRUxTRVJWTyUyMEoyUyUyMHNlcmllcyUyMC0lMjBDYXRhbG9ndWUucGRmIl1d?sha=242c531e10a0451a) Este produto foi descontinuado pelo fabricante. Entre em contato conosco para mais informações. [https://mokka-sensors.com.br/#contato](https://mokka-sensors.com.br/#contato)
Especificações
| Parâmetro | Valor |
|---|---|
| Primary brand | Mitsubishi Electric |
| Main function | AC servo drive |
| Product series / family name | MELSERVO J2S series |
| Sub-range name | MR-J2 series |
| Functions | AC motion servo drive / amplifier sine wave PWM control/current control method |
| Design | forced ventilation cooling SSCNET III/H |
| Supply voltage (AC) | 200Vac-230Vac (200V class; 220Vac / 230Vac) |
| Type of network | Single-phase input (2P) or 3-phase input (3P) |
| Rated active power (kW) | 30kW |
| Protection functions | overcurrent shut-off regeneration overvoltage shut-off overload shut-off (electronic thermal) servo motor overheat protection encoder fault protection regeneration fault protection undervoltage/sudden power outage protection overspeed protection excessive error protection |
| Digital inputs | 1 x digital input (24Vdc; sink/source) (EM1) |
| Digital outputs | 1 x digital relay output (MBR) 1 x digital output (rly. contact type) (DB) |
| Analog outputs | 1 x analog output (-10…+10Vdc) (MO1) 1 x analog output (-10…+10Vdc) (MO2) |
| Dimensions | H500mm x W380mm x D300mm |
| Net Height (mm) | 500 mm |
| Net Width (mm) | 380 mm |
| Net Depth (mm) | 300 mm |
| Ambient air temperature for operation | 0…+55 °C |
| Ambient air temperature for storage | -20°C…+65 °C |
| Power consumption | (drive auxiliary power consumption) 50 W |
| Technical compatibility with | HA-LFS series |
| Order code / Manufacturer SKU | MR-J2S-30KB |
| Manufacturer product status | Discontinued |
