Visão geral

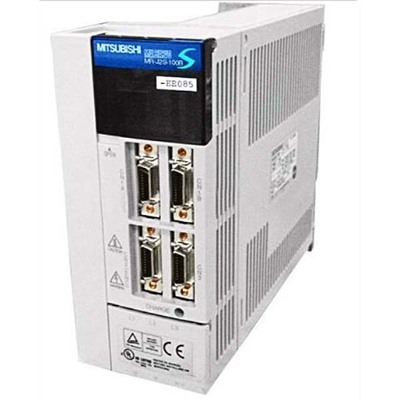

Este é um servo drive AC da série MELSERVO J2S da Mitsubishi Electric, projetado para aplicações de automação industrial. Ele oferece controle de movimento AC com amplificador integrado e função de programação de operação.
Com saída nominal de 1000W (1kW) e tensão de alimentação de 200Vac a 230Vac em entrada trifásica (3P), este equipamento é adequado para diversas aplicações que exigem precisão e confiabilidade. Inclui um freio dinâmico integrado e capacidade de comunicação via RS-422 e RS-485, facilitando a integração em sistemas de controle existentes.
Principais recursos
- Servo drive AC com função de programação de operação integrada
- Método de controle por PWM senoidal e controle de corrente
- Freio dinâmico integrado
- Resfriamento natural
- Capacidade de comunicação RS-422 / RS-485
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo drive AC |
| Série / nome da família do produto | Série MELSERVO J2S |
| Nome da sub-linha | Série MR-J2 |
| Funções | Servo drive AC / Amplificador com função de programação de operação integrada, controle por PWM senoidal / método de controle de corrente |
| Projeto | Freio dinâmico integrado, programa de função de operação integrada, resfriamento natural |
| Tensão de alimentação (AC) | 200Vac-230Vac (classe 200V; 220Vac / 230Vac) |
| Tipo de rede | Entrada trifásica (3P) |
| Potência ativa nominal (kW) | 1000W / 1kW |
| Funções de proteção | Desligamento por sobrecorrente, desligamento por regeneração, desligamento por sobretensão, desligamento por sobrecarga (térmico eletrônico), proteção contra superaquecimento do servomotor, proteção contra falha do encoder, proteção contra falha de regeneração, proteção contra subtensão/desligamento súbito, proteção contra excesso de velocidade, proteção contra erro excessivo |
| Protocolo de comunicação | RS-422 RS-485 |
| Entradas digitais | 1 x entrada digital (24Vcc; sink/source) (LSP) 1 x entrada digital (24Vcc; sink/source) (LSN) 1 x entrada digital (24Vcc; sink/source) (DOG) 1 x entrada digital (24Vcc; sink/source) (SON) 1 x entrada digital (24Vcc; sink/source) (MD0) 1 x entrada digital (24Vcc; sink/source) (ST1) 1 x entrada digital (24Vcc; sink/source) (ST2) 1 x entrada digital (24Vcc; sink/source) (DI0) 1 x entrada digital (24Vcc; sink/source) (DI1) 1 x entrada digital (24Vcc; sink/source) (RST) |
| Saídas digitais | 1 x saída digital (tipo contato relé) (ALM) 1 x saída digital (tipo contato relé) (ZP) 1 x saída digital (tipo contato relé) (OUT1) 1 x saída digital (tipo contato relé) (PED) 1 x saída digital (tipo contato relé) (RD) |
| Entradas analógicas | 1 x entrada analógica (0-10Vcc) (TLA) 1 x entrada analógica (-10…+10Vcc) (VC) |
| Dimensões | A168mm x L70mm x P190mm |
| Altura líquida (mm) | 168 mm |
| Largura líquida (mm) | 70 mm |
| Profundidade líquida (mm) | 190 mm |
| Temperatura do ar ambiente para operação | 0…+55 °C |
| Temperatura do ar ambiente para armazenamento | -20°C…+65 °C |
| Compatibilidade técnica com | Série HC-SFS, Série HC-LFS |
| Código de pedido / SKU do fabricante | MR-J2S-100CL |
| Status do produto do fabricante | Descontinuado |
Documentos
Este produto é compatível com as séries de servomotores HC-SFS e HC-LFS da Mitsubishi Electric. O código SKU deste item é MR-J2S-100CL. Para mais informações e para discutir suas necessidades, entre em contato conosco.
