Visão geral

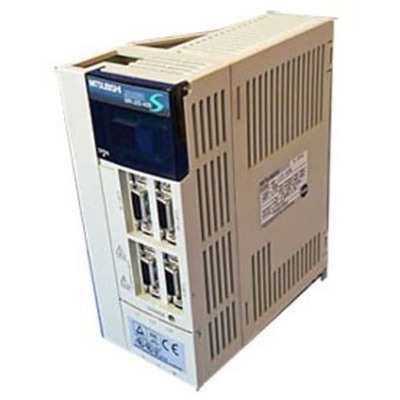

Este é um servo drive/amplificador AC da série MELSERVO J2S da Mitsubishi Electric, projetado para aplicações de controle de movimento. Ele integra um freio dinâmico e opera com uma tensão de alimentação de 200 a 230V AC, sendo adequado para a classe de 200V.
O equipamento oferece uma potência de saída nominal de 100W (0.1kW) e suporta comunicação via SSCNET III/H, permitindo a integração em sistemas de automação avançados. A unidade é projetada para resfriamento natural e opera em uma faixa de temperatura ambiente de 0 a 55°C.
Principais recursos
- Servo drive/amplificador AC
- Freio dinâmico integrado
- Comunicação SSCNET III/H
- Potência de saída nominal de 100W
- Tensão de alimentação de 200-230Vac
- Resfriamento natural
Especificações
| Parâmetro | Valor |
|---|---|
| Marca primária | Mitsubishi Electric |
| Função principal | Servo drive AC |
| Série/família de produtos | Série MELSERVO J2S |
| Nome da sub-gama | Série MR-J2 |
| Funções | Servo drive/amplificador AC, controle senoidal PWM/método de controle de corrente |
| Projeto | Freio dinâmico integrado, resfriamento natural, SSCNET III/H |
| Tensão de alimentação (AC) | 200Vac-230Vac (classe 200V; 220Vac / 230Vac) |
| Tipo de rede | Entrada monofásica (2P) ou entrada trifásica (3P) |
| Potência ativa nominal (kW) | 100W / 0.1kW |
| Funções de proteção | Desligamento por sobrecorrente, regeneração, sobretensão, sobrecarga (térmico eletrônico), superaquecimento do servomotor, falha do encoder, falha de regeneração, subtensão/desligamento súbito, excesso de velocidade, erro excessivo |
| Entradas digitais | 1 x entrada digital (24Vcc; sink/source) (EM1) |
| Saídas digitais | 1 x saída de relé digital (MBR) |
| Saídas analógicas | 1 x saída analógica (-10…+10Vcc) (MO1), 1 x saída analógica (-10…+10Vcc) (MO2) |
| Dimensões | A168mm x L50mm x P135mm |
| Altura líquida (mm) | 168 mm |
| Largura líquida (mm) | 50 mm |
| Profundidade líquida (mm) | 135 mm |
| Temperatura do ar ambiente para operação | 0…+55 °C |
| Temperatura do ar ambiente para armazenamento | -20°C…+65 °C |
| Consumo de energia | (consumo auxiliar do drive) 50 W |
| Compatibilidade técnica com | Série HC-KFS |
| Código de pedido / SKU do fabricante | MR-J2S-10B |
| Status do produto do fabricante | Descontinuado |
Documentos
Este produto é compatível com a série HC-KFS.
