## Especificações | Parâmetro | Valor | | :———————————————– | :——————————————————————————————————— | | Marca principal | Mitsubishi Electric | | Função principal | Servo drive AC | | Série / nome da família de produto | MELSERVO J2S series | | Nome da sub-gama | MR-J2 series | | Funções | Servo drive AC / amplificador com função de programa de operação integrada, controle senoidal PWM/corrente | | Projeto | Freio dinâmico integrado, programa de operação integrado, resfriamento natural | | Tensão de alimentação (AC) | 100Vac-120Vac (classe 100V) | | Tipo de rede | Entrada monofásica (2P) | | Potência ativa nominal (kW) | 100W / 0.1kW | | Funções de proteção | Bloqueio por sobrecorrente, sobretensão de regeneração, sobrecarga (térmico eletrônico), superaquecimento do servomotor, falha no encoder, falha de regeneração, subtensão/falta súbita de energia, excesso de velocidade, erro excessivo | | Protocolo de comunicação | RS-422, RS-485 | | Entradas digitais | 1 x entrada digital (24Vcc; sink/source) (LSP), 1 x entrada digital (24Vcc; sink/source) (LSN), 1 x entrada digital (24Vcc; sink/source) (DOG), 1 x entrada digital (24Vcc; sink/source) (SON), 1 x entrada digital (24Vcc; sink/source) (MD0), 1 x entrada digital (24Vcc; sink/source) (ST1), 1 x entrada digital (24Vcc; sink/source) (ST2), 1 x entrada digital (24Vcc; sink/source) (DI0), 1 x entrada digital (24Vcc; sink/source) (DI1), 1 x entrada digital (24Vcc; sink/source) (RST) | | Saídas digitais | 1 x saída digital (tipo contato relé) (ALM), 1 x saída digital (tipo contato relé) (ZP), 1 x saída digital (tipo contato relé) (OUT1), 1 x saída digital (tipo contato relé) (PED), 1 x saída digital (tipo contato relé) (RD) | | Entradas analógicas | 1 x entrada analógica (0-10Vcc) (TLA), 1 x entrada analógica (-10…+10Vcc) (VC) | | Dimensões | A168mm x L50mm x P135mm | | Altura líquida (mm) | 168 mm | | Largura líquida (mm) | 50 mm | | Profundidade líquida (mm) | 135 mm | | Temperatura do ar ambiente para operação | 0…+55 °C | | Temperatura do ar ambiente para armazenamento | -20°C…+65 °C | | Compatibilidade técnica com | Série HC-KFS | | Código de pedido / SKU do fabricante | MR-J2S-10CL1 | | Status do produto do fabricante | Descontinuado |—SEPARATOR—## Documentos * [Mitsubishi Electric – MELSERVO J2S series – Catalogue.pdf](https://cdn.kyklo.co/assets/W1siZiIsIjIwMjIvMDIvMTAvMTQvNDYvMjgvMWNmYmQzNzctZjg2Mi00ZWRlLTg4OWYtYWFlZjRlN2VhMDlhL01pdHN1YmlzaGklMjBFbGVjdHJpYyUyMC0lMjBNRUxTRVJWTyUyMEoyUyUyMHNlcmllcyUyMC0lMjBDYXRhbG9ndWUucGRmIl1d?sha=242c531e10a0451a) Este produto é compatível tecnicamente com a série HC-KFS. O modelo MR-J2S-10CL1 está descontinuado pelo fabricante. Entre em contato conosco para mais informações ou para explorar alternativas.
Especificações
| Parâmetro | Valor |
|---|---|
| Primary brand | Mitsubishi Electric |
| Main function | AC servo drive |
| Product series / family name | MELSERVO J2S series |
| Sub-range name | MR-J2 series |
| Functions | AC motion servo drive / amplifier built-in program operation function sine wave PWM control/current control method |
| Design | built-in dynamic brake built-in operation function program natural cooling |
| Supply voltage (AC) | 100Vac-120Vac (100V class) |
| Type of network | Single-phase input (2P) |
| Rated active power (kW) | 100W / 0.1kW |
| Protection functions | overcurrent shut-off regeneration overvoltage shut-off overload shut-off (electronic thermal) servo motor overheat protection encoder fault protection regeneration fault protection undervoltage/sudden power outage protection overspeed protection excessive error protection |
| Communication protocol | RS-422 RS-485 |
| Digital inputs | 1 x digital input (24Vdc; sink/source) (LSP) 1 x digital input (24Vdc; sink/source) (LSN) 1 x digital input (24Vdc; sink/source) (DOG) 1 x digital input (24Vdc; sink/source) (SON) 1 x digital input (24Vdc; sink/source) (MD0) 1 x digital input (24Vdc; sink/source) (ST1) 1 x digital input (24Vdc; sink/source) (ST2) 1 x digital input (24Vdc; sink/source) (DI0) 1 x digital input (24Vdc; sink/source) (DI1) 1 x digital input (24Vdc; sink/source) (RST) |
| Digital outputs | 1 x digital output (rly. contact type) (ALM) 1 x digital output (rly. contact type) (ZP) 1 x digital output (rly. contact type) (OUT1) 1 x digital output (rly. contact type) (PED) 1 x digital output (rly. contact type) (RD) |
| Analog inputs | 1 x analog input (0-10Vdc) (TLA) 1 x analog input (-10…+10Vdc) (VC) |
| Dimensions | H168mm x W50mm x D135mm |
| Net Height (mm) | 168 mm |
| Net Width (mm) | 50 mm |
| Net Depth (mm) | 135 mm |
| Ambient air temperature for operation | 0…+55 °C |
| Ambient air temperature for storage | -20°C…+65 °C |
| Technical compatibility with | HC-KFS series |

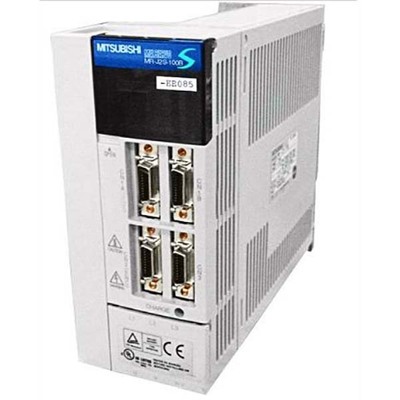

| Order code / Manufacturer SKU | MR-J2S-10CL1 |
| Manufacturer product status | Discontinued |
