Visão geral
O servo drive AC MDS-EJ-V1-30 da Mitsubishi Electric é um amplificador de movimento AC com freio dinâmico integrado, projetado para oferecer controle de alta performance em sistemas de automação industrial. Sua série MDS-EJ é conhecida pela eficiência e confiabilidade.
Este equipamento opera com corrente nominal de 30A e tensão de alimentação de 200 a 230Vac, suportando tanto entrada monofásica (2P) quanto trifásica (3P). O design com refrigeração natural e grau de proteção IP20 garante operação estável em ambientes industriais.
Principais recursos
- Servo drive/amplificador de movimento AC
- Freio dinâmico integrado
- Controle por onda senoidal PWM
- Controle de corrente
- Controle em malha fechada
- Refrigeração natural
- Entrada monofásica (2P) ou trifásica (3P)
- Safe Torque Off (STO) e Safe Brake Control (SBC) suportados
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo drive AC |
| Série / nome da família do produto | Série MDS-EJ |
| Funções | Servo drive/amplificador de movimento AC, controle por onda senoidal PWM, método de controle de corrente, controle em malha fechada |
| Design | Freio dinâmico integrado, refrigeração natural |
| Tensão de alimentação (AC) | 200Vac-230Vac (classe 200V; 220Vac / 230Vac) |
| Tipo de rede | Entrada monofásica (2P) ou trifásica (3P) |
| Corrente nominal | 30A |
| Protocolo de comunicação | Sem interface de comunicação |
| Grau de proteção | IP20 |

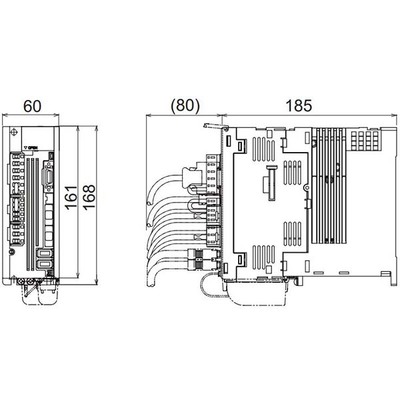

| Dimensões | A168mm x L60mm x P185mm |
| Altura líquida (mm) | 168 mm |
| Largura líquida (mm) | 60 mm |
| Profundidade líquida (mm) | 185 mm |
| Temperatura do ar ambiente para operação | 0…+55 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Consumo de corrente | 3.8A entrada |
| Compatibilidade técnica com | Série HG |
| Corrente máxima | 30 A |
| Código de pedido / SKU do fabricante | MDS-EJ-V1-30 |
| Status do produto do fabricante | Comercializado |
| Benefícios | Unidades de drive ultracompactas com fontes de alimentação integradas contribuem para a redução do tamanho do painel de controle. O processador central dedicado ao controle de servo resulta em aumento da velocidade de controle, levando à melhoria do desempenho básico. Este drive contribui para controle de alta velocidade e alta precisão. O Safe Torque Off (STO) e o Safe Brake Control (SBC) são suportados em um esforço para aprimorar os recursos de segurança. A unidade de drive do sistema MDS-EJH 400V está disponível. |
Documentos
Este produto é compatível com a série HG. O servo drive AC MDS-EJ-V1-30 é um componente do fabricante Mitsubishi Electric.
