Visão geral
Este é um servo amplificador AC de movimento da série MDS-EJ da Mitsubishi Electric, projetado para aplicações de controle de servo motor. Com uma corrente nominal de 15A e tensão de alimentação de 200V a 230V (classe 200V), este equipamento é adequado para redes monofásicas (2P) ou trifásicas (3P).
O dispositivo conta com um freio dinâmico embutido e opera sob o método de controle PWM senoidal e controle de corrente, permitindo um controle em malha fechada completo. Sua classificação IP20 indica proteção contra objetos sólidos maiores que 12.5mm, sendo ideal para ambientes com temperatura operacional de 0 a 55°C.
Principais recursos
- Servo amplificador AC de movimento
- Freio dinâmico integrado
- Controle em malha fechada
- Refrigeração natural
- Proteção contra sobrecarga
- Função de torque seguro desativado (STO)
- Função de controle seguro do freio (SBC)
Especificações
| Parâmetro | Valor |
|---|---|
| Marca primária | Mitsubishi Electric |
| Função principal | Servo drive AC |
| Série / nome da família do produto | Série MDS-EJ |
| Funções | Servo amplificador AC de movimento / amplificador PWM senoidal / método de controle de corrente / controle em malha fechada completa |
| Design | Freio dinâmico integrado / refrigeração natural |
| Tensão de alimentação (AC) | 200Vac-230Vac (classe 200V; 220Vac / 230Vac) |
| Tipo de rede | Entrada monofásica (2P) ou entrada trifásica (3P) |
| Corrente nominal | 15A |
| Protocolo de comunicação | Sem interface de comunicação |
| Grau de proteção | IP20 |

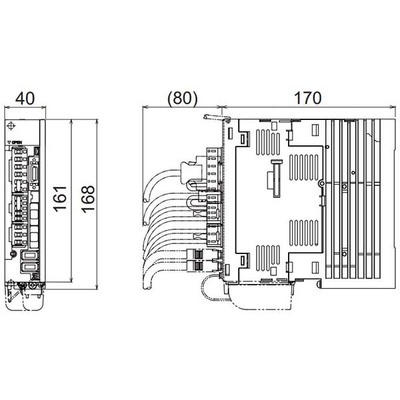

| Dimensões | A168mm x L40mm x P170mm |
| Altura líquida (mm) | 168 mm |
| Largura líquida (mm) | 40 mm |
| Profundidade líquida (mm) | 170 mm |
| Temperatura do ar ambiente para operação | 0…+55 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Consumo de corrente | 2.9A entrada |
| Corrente máxima | 15 A |
| Código de pedido / SKU do fabricante | MDS-EJ-V1-15 |
| Status do produto do fabricante | Comercializado |
| Benefícios | Unidades de acionamento ultracompactas com fontes de alimentação integradas contribuem para a redução do tamanho do painel de controle. O processador dedicado ao controle de servo realiza um aumento na velocidade de controle, levando a uma melhoria no desempenho básico. Este acionamento contribui para controle de alta velocidade e alta precisão. Suporte para torque seguro desativado (STO) e controle seguro do freio (SBC) visando aprimorar os recursos de segurança. Unidade de acionamento do sistema MDS-EJH 400V está disponível. |
Documentos
Este produto é compatível com a série MDS-EJH 400V.
Para mais informações e para discutir suas necessidades de automação, entre em contato conosco.
