Visão geral
O servo drive AC com freio dinâmico integrado, da série MDS-EH da Mitsubishi Electric, é uma solução de alta performance para controle de movimento. Projetado para aplicações exigentes, este equipamento utiliza controle senoidal PWM e controle de corrente, operando em malha totalmente fechada para garantir precisão e eficiência.
Com uma tensão de alimentação de 380Vac a 480Vac (classe 400V, incluindo 400Vac / 415Vac / 440Vac) e entrada trifásica (3P), o servo drive garante uma operação robusta. Seu projeto inclui ventilação forçada e um freio dinâmico embutido, otimizando o desempenho em diversas condições de operação.
Este equipamento possui grau de proteção IP20 e é classificado para operar em temperaturas ambientes de 0 a 55°C, assegurando confiabilidade em ambientes industriais. O processador dedicado ao controle servo permite um aumento na velocidade de controle, resultando em melhorias significativas no desempenho básico.
Principais recursos
- Servo drive AC com freio dinâmico integrado
- Controle senoidal PWM e método de controle de corrente
- Controle em malha totalmente fechada
- Ventilação forçada
- Entrada trifásica (3P)
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo drive AC |
| Série / nome da família do produto | Série MDS-EH |
| Funções | Servo drive / amplificador AC, controle senoidal PWM / método de controle de corrente, controle em malha totalmente fechada |
| Projeto | Freio dinâmico integrado, resfriamento por ventilação forçada |
| Tensão de alimentação (AC) | 380Vac-480Vac (classe 400V; 400Vac / 415Vac / 440Vac) |
| Tipo de rede | Entrada trifásica (3P) |
| Corrente nominal | 4.9A |
| Interface de comunicação | Sem interface de comunicação |
| Grau de proteção | IP20 |

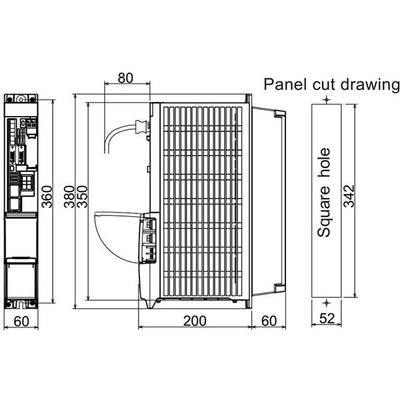

| Dimensões | A380mm x L60mm x P200mm |
| Altura líquida (mm) | 380 mm |
| Largura líquida (mm) | 60 mm |
| Profundidade líquida (mm) | 200 mm |
| Temperatura do ar ambiente para operação | 0…+55 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Consumo de corrente | 1.6A entrada |
| Compatibilidade técnica com | Série HG-H |
| Corrente máxima | 20 A |
| Código do pedido / SKU do fabricante | MDS-EH-V1-20 |
| Status do produto do fabricante | Comercializado |
| Benefícios | Servo de alta performance; unidades de acionamento de spindle. O processador dedicado ao controle servo realiza um aumento na velocidade de controle, levando à melhoria do desempenho básico. |
Documentos
Este produto é tecnicamente compatível com a série HG-H.
Entre em contato conosco para mais informações.
