Visão geral
O servo drive AC MDS-E-V1-160 da Mitsubishi Electric é um amplificador de movimento servo com freio dinâmico integrado, pertencente à série MDS-E. Projetado para aplicações de automação industrial, oferece controle preciso e confiável.
Com corrente nominal de 33A e tensão de alimentação de 200V a 230V (classe 200V), este dispositivo opera em redes trifásicas (3P) e possui grau de proteção IP20. Sua ventilação forçada garante o bom funcionamento em temperaturas ambientes de 0 a 55°C.
Principais recursos
- Amplificador de movimento servo AC com freio dinâmico integrado
- Controle por onda senoidal PWM e controle de corrente
- Controle em malha fechada completa
- Ventilação forçada e resfriamento
- Processador dedicado para alto desempenho de controle
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo drive AC |
| Série do produto / Nome da família | Série MDS-E |
| Funções | Servo drive AC / amplificador; controle por onda senoidal PWM / controle de corrente; controle em malha fechada completa |
| Projeto | Freio dinâmico integrado; resfriamento por ventilação forçada |
| Tensão de alimentação (AC) | 200Vac-230Vac (classe 200V; 220Vac / 230Vac) |
| Tipo de rede | Entrada trifásica (3P) |
| Corrente nominal | 33A |
| Protocolo de comunicação | Sem interface de comunicação |
| Grau de proteção | IP20 |

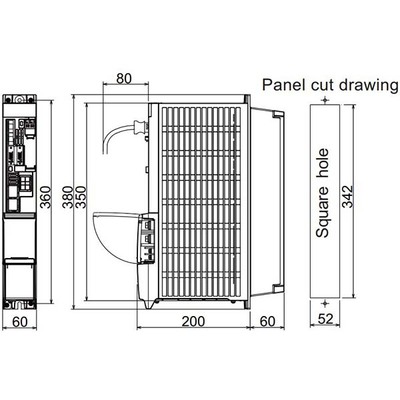

| Dimensões | A380mm x L60mm x P260mm |
| Altura líquida (mm) | 380 mm |
| Largura líquida (mm) | 60 mm |
| Profundidade líquida (mm) | 260 mm |
| Temperatura do ar ambiente para operação | 0…+55 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Consumo de corrente | Entrada de 30A |
| Compatibilidade técnica com | Série HG |
| Corrente máxima | 160 A |
| Código de pedido / SKU do fabricante | MDS-E-V1-160 |
| Status do produto do fabricante | Comercializado |
| Benefícios | Servo de alto desempenho; unidades de acionamento de spindle; O processador central dedicado ao controle servo realiza um aumento na velocidade de controle, levando a uma melhoria no desempenho básico. |
Documentos
Este produto é tecnicamente compatível com a série HG.
