Servo Drive AC Mitsubishi Electric MDS-DJ-V1-40
Visão geral
Este é um servo acionador/amplificador de movimento AC da série MDS-DJ da Mitsubishi Electric, projetado para controle preciso e eficiente de motores servo. Possui freio dinâmico integrado, garantindo maior segurança e controle em aplicações que exigem paradas rápidas e controle de posição.
Com uma tensão de alimentação de 200Vac a 230Vac trifásica (3P) e corrente nominal de 11A, este equipamento é ideal para uma ampla gama de aplicações industriais. Seu grau de proteção IP20 o torna adequado para instalação em ambientes controlados, protegido contra objetos sólidos maiores que 12,5 mm.
O acionador é classificado para operação em temperaturas ambientes de 0 a 55°C, assegurando desempenho confiável em condições operacionais variadas. A construção com ventilação forçada garante a dissipação de calor adequada, mesmo em cargas de trabalho elevadas.
Principais recursos
- Servo acionador/amplificador de movimento AC
- Freio dinâmico integrado
- Controle senoidal PWM e controle de corrente
- Controle em malha totalmente fechada
- Ventilação forçada
- Design compacto
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo acionador AC |
| Série / nome da família do produto | Série MDS-DJ |
| Funções | Servo acionador/amplificador de movimento AC, controle senoidal PWM/método de controle de corrente, controle em malha totalmente fechada |
| Projeto | Freio dinâmico integrado, resfriamento por ventilação forçada |
| Tensão de alimentação (AC) | 200Vac-230Vac (classe 200V; 220Vac / 230Vac) |
| Tipo de rede | Entrada trifásica (3P) |
| Corrente nominal | 11A |
| Protocolo de comunicação | Sem interface de comunicação |
| Grau de proteção | IP20 |

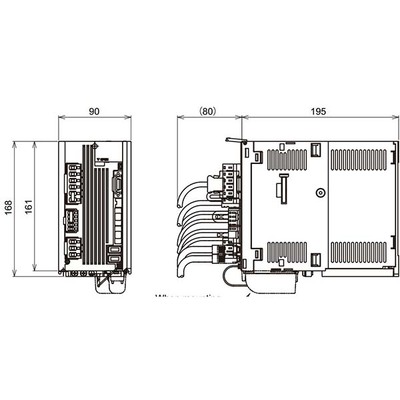

| Dimensões | A168mm x L90mm x P195mm |
| Altura líquida (mm) | 168 mm |
| Largura líquida (mm) | 90 mm |
| Profundidade líquida (mm) | 195 mm |
| Temperatura do ar ambiente para operação | 0…+55 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Consumo de corrente | 8A de entrada |
| Compatibilidade técnica com | Série HF[] |
| Corrente máxima | 40 A |
| Código de pedido / SKU do fabricante | MDS-DJ-V1-40 |
| Status do produto do fabricante | Comercializado |
| Benefícios | Unidades de acionamento ultracompactas com fontes de alimentação integradas contribuem para a redução do tamanho do painel de controle. O tipo de 2 eixos é adicionado para redução de espaço. |
Documentos
Este equipamento é um componente da série MDS-DJ da Mitsubishi Electric. Verifique a compatibilidade com sistemas e outros componentes antes da instalação.
