Visão geral
O servo drive AC MDS-DJ-V1-15 da Mitsubishi Electric, pertencente à série MDS-DJ, é um amplificador de movimento AC projetado com controle por modulação por largura de pulso (PWM) de onda senoidal e método de controle de corrente. Ele opera em malha fechada completa, garantindo alta precisão e desempenho.
Este equipamento conta com freio dinâmico integrado e resfriamento natural, oferecendo uma solução compacta que contribui para a redução do tamanho dos painéis de controle. É ideal para aplicações que necessitam de confiabilidade e eficiência energética, operando em uma faixa de temperatura ambiente de 0 a 55°C.
Principais recursos
- Servo drive/amplificador de movimento AC
- Controle por PWM de onda senoidal
- Método de controle de corrente
- Controle em malha fechada completa
- Freio dinâmico integrado
- Refrigeração natural
- Design compacto
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo drive AC |
| Série/nome da família de produtos | Série MDS-DJ |
| Funções | Servo drive/amplificador de movimento AC, controle por PWM de onda senoidal, método de controle de corrente, controle em malha fechada completa |
| Design | Freio dinâmico integrado, refrigeração natural |
| Tensão de alimentação (AC) | 200Vac-230Vac (classe 200V; 220Vac / 230Vac) |
| Tipo de rede | Entrada trifásica (3P) |
| Corrente nominal | 3.2A |
| Protocolo de comunicação | Sem interface de comunicação |
| Grau de proteção | IP20 |

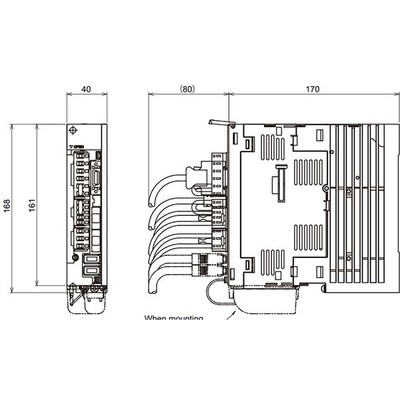

| Dimensões | A168mm x L40mm x P170mm |
| Altura líquida (mm) | 168 mm |
| Largura líquida (mm) | 40 mm |
| Profundidade líquida (mm) | 170 mm |
| Temperatura ambiente para operação | 0…+55 °C |
| Temperatura ambiente para armazenamento | -15°C…+70 °C |
| Consumo de corrente | 2.9A entrada |
| Compatibilidade técnica com | Série HF-KP |
| Corrente máxima | 15 A |
| Código de pedido / SKU do fabricante | MDS-DJ-V1-15 |
| Status do produto do fabricante | Comercializado |
| Benefícios | Unidades de drive ultracompactas com fontes de alimentação integradas contribuem para a redução do tamanho do painel de controle. O tipo de 2 eixos é adicionado para redução de tamanho adicional. |
Documentos
Este produto é compatível com a série HF-KP.
