Visão geral
O Servo Drive AC MDS-DH2-V1-10 da Mitsubishi Electric é um amplificador de servo motion com freio dinâmico embutido. Projetado para oferecer controle de corrente de onda senoidal e controle totalmente em malha fechada, ele garante alta performance em aplicações de automação industrial.
Com tensão de alimentação de 380Vac a 480Vac (classe 400V) ou 513Vdc a 648Vdc, este equipamento é versátil e pode ser utilizado com entrada trifásica (3P) ou de corrente contínua (DC). Seu grau de proteção IP20 o torna adequado para ambientes controlados, com operação garantida entre 0°C e 55°C.
Principais recursos
- Servo Drive AC / Amplificador de Motion
- Controle por onda senoidal PWM / controle de corrente
- Função Safe Torque Off (STO)
- Controle totalmente em malha fechada
- Freio dinâmico embutido
- Ventilação forçada
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo Drive AC |
| Série / nome da família do produto | Série MDS-DH2 |
| Funções | Servo Drive AC / Amplificador, controle por onda senoidal PWM / método de controle de corrente, Safe Torque Off (STO), controle totalmente em malha fechada |
| Design | Freio dinâmico embutido, resfriamento por ventilação forçada |
| Tensão de alimentação (AC) | 380Vac-480Vac (classe 400V; 400Vac / 415Vac / 440Vac) |
| Tensão de alimentação (DC) | 513Vdc-648Vdc |
| Tipo de rede | Entrada trifásica (3P) ou entrada DC |
| Corrente nominal | 2.3A |
| Protocolo de comunicação | Nenhuma interface de comunicação |
| Grau de proteção | IP20 |

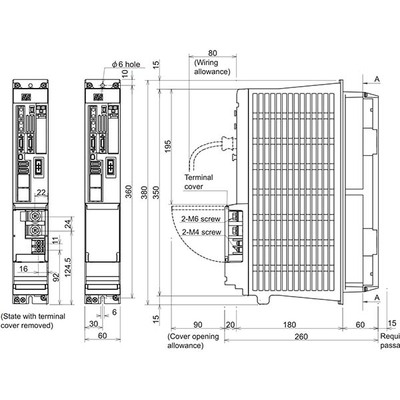

| Dimensões | A380mm x L60mm x P200mm |
| Altura líquida (mm) | 380 mm |
| Largura líquida (mm) | 60 mm |
| Profundidade líquida (mm) | 200 mm |
| Temperatura do ar ambiente para operação | 0…+55 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Consumo de corrente | 0.9A de entrada |
| Compatibilidade técnica com | Série HF[] |
| Corrente máxima | 10 A |
| Código de pedido / SKU do fabricante | MDS-DH2-V1-10 |
| Status do produto do fabricante | Comercializado |
| Benefícios | Servo de alta performance; drives de spindle com o ciclo de controle de corrente mais rápido. O desempenho básico é drasticamente aprimorado (controle de alto ganho). Uma combinação de motor de servo de alta velocidade e detector de alta precisão ajuda a melhorar o desempenho geral do drive. |
Documentos
Este produto é compatível com a série HF[].
Entre em contato para mais informações ou para adquirir este equipamento.
