Servo Drive AC MDS-D2 Mitsubishi Electric 40.2A Servo Drive AC MDS-D2-V1-160W Mitsubishi Electric 40.2A 200-230Vac/270-311Vdc com freio dinâmico IP20. Alta performance para seus projetos.
Visão geral
Este é um servodrive de movimento AC da Mitsubishi Electric, pertencente à série MDS-D2. Ele opera como um amplificador com freio dinâmico integrado, utilizando controle por modulação por largura de pulso senoidal (PWM) e controle de corrente.
Projetado para aplicações que exigem controle preciso, este equipamento é classificado para uma corrente nominal de 40.2A e aceita uma ampla faixa de tensão de alimentação, sendo 200Vac a 230Vac (classe 200V) ou 270Vdc a 311Vdc. Possui proteção IP20 e é adequado para operar em temperaturas ambientes de 0 a 55°C.
Principais recursos
- Servodrive AC com freio dinâmico integrado
- Controle por modulação por largura de pulso senoidal (PWM) e controle de corrente
- Função Safe Torque Off (STO)
- Controle em malha fechada completa
- Ventilação forçada
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servodrive AC |
| Série/família do produto | Série MDS-D2 |
| Funções | Servodrive AC / Amplificador de movimento, controle por modulação por largura de pulso senoidal (PWM)/método de controle de corrente, Safe torque off (STO), controle em malha fechada completa |
| Design | Freio dinâmico integrado, refrigeração por ventilação forçada |
| Tensão de alimentação (AC) | 200Vac-230Vac (classe 200V; 220Vac / 230Vac) |
| Tensão de alimentação (DC) | 270Vdc-311Vdc |
| Tipo de rede | Entrada trifásica (3P) ou entrada DC |
| Corrente nominal | 40.2A |
| Protocolo de comunicação | Sem interface de comunicação |
| Grau de proteção | IP20 |

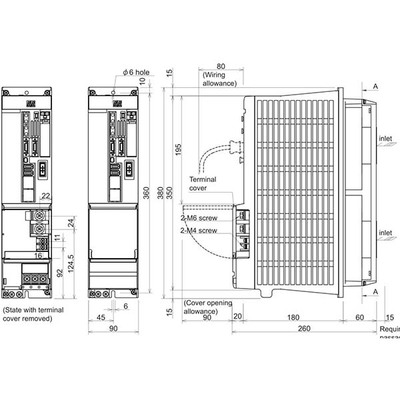

| Dimensões | A380mm x L90mm x P200mm |
| Altura líquida (mm) | 380 mm |
| Largura líquida (mm) | 90 mm |
| Profundidade líquida (mm) | 200 mm |
| Temperatura do ar ambiente para operação | 0…+55 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Consumo de corrente | 35A de entrada |
| Compatibilidade técnica com | Série HF[] |
| Corrente máxima | 160 A |
| Código de pedido / SKU do fabricante | MDS-D2-V1-160W |
| Status do produto do fabricante | Comercializado |
| Benefícios | Servo de alta performance; drives de fuso com o ciclo de controle de corrente mais rápido. O desempenho básico é drasticamente aprimorado (controle de alto ganho). A combinação de motor servo de alta velocidade e detector de alta precisão ajuda a aprimorar o desempenho geral do drive. |
Documentos
Este produto é compatível com a série HF[].
