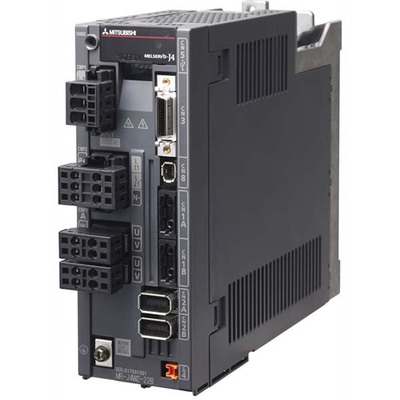

Servidor de Movimento Duplo Eixo Mitsubishi MELSERVO J4 MR-J4W2-44B Servo Drive Duplo Eixo Mitsubishi Electric MELSERVO J4, SKU MR-J4W2-44B, com 400W, 2.8A e tensão de 200-240V. Compatível com SSCNET III/H.
Visão geral
Este servo drive de movimento AC duplo (2 eixos) da série MELSERVO J4 da Mitsubishi Electric é um amplificador com freio dinâmico e resistor regenerativo integrados.
Ele opera com uma tensão de alimentação de 200Vac a 240Vac (classe 200V), aceitando entrada monofásica (2P) ou trifásica (3P), e fornece uma corrente nominal de 2.8A com uma potência de saída de 400W (0.4kW). Possui capacidade de comunicação SSCNET III/H e proteção IP20.
Projetado para operar em temperaturas ambientes de 0°C a 55°C, este equipamento robusto é a solução ideal para aplicações de controle de movimento que exigem alta performance e confiabilidade.
Principais recursos
- Servo drive AC duplo (2 eixos)
- Amplificador com freio dinâmico integrado
- Resistor regenerativo integrado
- Controle por onda senoidal PWM / controle de corrente
- Função Safe Torque Off (STO)
- Controle em malha fechada completa
- Interface para encoder do lado da carga
- Controle avançado de supressão de vibração II
- Filtro adaptativo II
- Filtro robusto
- Auto-tuning / One-touch tuning
- Função Tough Drive
- Função Drive Recorder
- Função de aperto e ajuste (tightening & press-fit)
- Função de diagnóstico da máquina
- Função de monitoramento de energia
- Função de medição em escala
- Modo de compatibilidade J3
- Comunicação SSCNET III/H
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo drive AC |
| Série / nome da família do produto | Série MELSERVO J4 |
| Nome da subgama | Série MR-J4 |
| Funções | Servo drive AC duplo (2 eixos) / Amplificador com controle por onda senoidal PWM / método de controle de corrente. Safe torque off (STO). Controle em malha fechada completa. Interface para encoder do lado da carga. Controle avançado de supressão de vibração II. Filtro adaptativo II. Filtro robusto. Auto tuning. One-touch tuning. Função Tough Drive. Função Drive Recorder. Função de aperto e ajuste (tightening & press-fit). Função de diagnóstico da máquina. Função de monitoramento de energia. Função de medição em escala. Modo de compatibilidade J3. |
| Design | Freio dinâmico integrado. Resistor regenerativo integrado. Tipo de comunicação de 2 fios. Ventilação forçada. SSCNET III/H. |
| Tensão de alimentação (AC) | 200Vac-240Vac (classe 200V; 220Vac / 230Vac) |
| Tipo de rede | Entrada monofásica (2P) ou entrada trifásica (3P) |
| Corrente nominal | 2.8A |
| Potência ativa nominal (kW) | 400W / 0.4kW |
| Funções de proteção | Desligamento por sobrecorrente. Desligamento por sobretensão regenerativa. Desligamento por sobrecarga (térmico eletrônico). Proteção contra superaquecimento do servomotor. Proteção contra falha do encoder. Proteção contra falha regenerativa. Proteção contra subtensão. Proteção contra falha instantânea de energia. Proteção contra sobrevelocidade. Proteção contra erro excessivo. Proteção contra detecção de polo magnético. Proteção contra falha de controle de servo linear. |
| Entradas digitais | 1 x entrada digital (24Vcc; sink/source) (EM2) 1 x entrada digital (24Vcc; sink/source) (FLS-A) 1 x entrada digital (24Vcc; sink/source) (RLS-A) 1 x entrada digital (24Vcc; sink/source) (DOG) 1 x entrada digital (24Vcc; sink/source) (FLS-B) 1 x entrada digital (24Vcc; sink/source) (RLS-B) |
| Saídas digitais | 1 x saída digital (tipo contato relé) (CALM) 1 x saída digital (tipo contato relé) (CINP) 1 x saída digital (tipo contato relé) (MBR-A) 1 x saída digital (tipo contato relé) (MBR-B) |
| Grau de proteção | IP20 |
| Dimensões | A168mm x L60mm x P195mm |
| Altura líquida (mm) | 168 mm |
| Largura líquida (mm) | 60 mm |
| Profundidade líquida (mm) | 195 mm |
| Temperatura ambiente para operação | 0…+55 °C |
| Temperatura ambiente para armazenamento | -20°C…+65 °C |
| Consumo de corrente | 5.2A entrada |
| Consumo de energia | (consumo de energia auxiliar do drive) 55 W |
| Código de pedido / SKU do fabricante | MR-J4W2-44B |
| Status do produto do fabricante | Comercializado |
| Equivalente a | MRJ4W244B |
| Em conformidade com as normas | Marcação CE. TUV Rheinland. cULus. UL. KC. EN61800-5-2. EN61800-5-1. EN61800-3. EN ISO 13849-1 PLe Cat3. EN62061 SILCL3. IEC61508-5-2. EN50581. UL508C. CSA. KC. EAC. |
| Acessórios recomendados | Compatível com servomotores HG-KR053 (0.9A), HG-KR13 (0.8A), HG-KR23 (1.3A), HG-MR23 (1.5A), HG-KR43 (2.6A), LM-U2PAB-05M-0SS0 (0.9A), LM-U2PBB-07M-1SS0 (1.5A), LM-H3P2A-07P-BSS0 (1.8A), LM-H3P3A-12P-CSS0 (1.7A), LM-K2P1A-01M-2SS1 (2.3A), LM-U2PAD-10M-0SS0 (1.9A), LM-U2PAF-15M-0SS0 (2.7A), TM-RG2M002C30 (1.2A), TM-RU2M002C30 (1.2A), TM-RG2M004E30 (1.3A), TM-RU2M004E30 (1.3A), TM-RFM002C20 (1.3A), TM-RG2M009G30 (2.2A), TM-RU2M009G30 (2.2A), TM-RFM004C20 (2.2A). |
Documentos
Este produto é compatível com os servomotores listados em acessórios recomendados.
