Visão geral
Este é um servo amplificador de movimento CA de duplo eixo com freio dinâmico embutido, pertencente à série MDS-EH da Mitsubishi Electric. Projetado para aplicações de controle de movimento de alta performance, ele utiliza controle senoidal PWM e controle de corrente, operando em malha fechada totalmente fechada.
Com uma corrente nominal de 2.3A e tensão de alimentação de 380-480Vac (classe 400V), este dispositivo é adequado para ambientes operacionais que variam de 0 a 55°C e possui grau de proteção IP20. O processador dedicado para servo controle garante um aumento na velocidade de controle, resultando em melhorias no desempenho básico.
Principais recursos
- Servo amplificador de movimento CA de duplo eixo
- Freio dinâmico embutido
- Controle senoidal PWM e controle de corrente
- Controle em malha fechada totalmente fechada
- Resfriamento natural
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo drive CA |
| Série / nome da família do produto | MDS-EH series |
| Funções | Servo drive de movimento CA de duplo eixo / amplificador; controle senoidal PWM / método de controle de corrente; controle em malha fechada totalmente fechada |
| Projeto | Freio dinâmico embutido; resfriamento natural |
| Tensão de alimentação (CA) | 380Vac-480Vac (classe 400V; 400Vac / 415Vac / 440Vac) |
| Tipo de rede | Entrada trifásica (3P) |
| Corrente nominal | 2.3A |
| Protocolo de comunicação | Nenhuma interface de comunicação |
| Grau de proteção | IP20 |

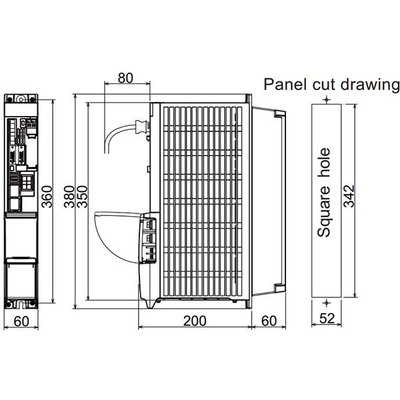

| Dimensões | A380mm x L60mm x P200mm |
| Altura líquida (mm) | 380 mm |
| Largura líquida (mm) | 60 mm |
| Profundidade líquida (mm) | 200 mm |
| Temperatura do ar ambiente para operação | 0…+55 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Consumo de corrente | 1.8A entrada |
| Compatibilidade técnica com | Série HG-H |
| Corrente máxima | 10 A |
| Código de pedido / SKU do fabricante | MDS-EH-V2-10 |
| Status do produto do fabricante | Comercializado |
| Benefícios | Servo de alto desempenho; unidades de acionamento de fuso; o processador dedicado ao controle de servo realiza um aumento na velocidade de controle, levando à melhoria do desempenho básico. |
Documentos
Este servo drive é tecnicamente compatível com a série HG-H. Para mais informações ou para discutir suas necessidades específicas, entre em contato conosco. Entre em contato
