Principais recursos
- Servo Drive AC de Duplo Eixo
- Amplificador com freio dinâmico integrado
- Controle senoidal PWM e controle de corrente
- Parada segura do torque (STO)
- Controle em malha fechada completa
- Resfriamento por ventilação forçada
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo Drive AC |
| Série / nome da família do produto | Série MDS-D2 |
| Funções | Servo Drive AC de Duplo Eixo / Amplificador controle senoidal PWM/método de controle de corrente Parada segura do torque (STO) controle em malha fechada completa |
| Design | Freio dinâmico integrado refrigeração por ventilação forçada |
| Tensão de alimentação (AC) | 200Vac-230Vac (classe 200V; 220Vac / 230Vac) |
| Tensão de alimentação (DC) | 270Vdc-311Vdc |
| Tipo de rede | Entrada trifásica (3P) ou entrada DC |
| Corrente nominal | 11A (eixo A) / 6.4A (eixo B) |
| Grau de proteção | IP20 |

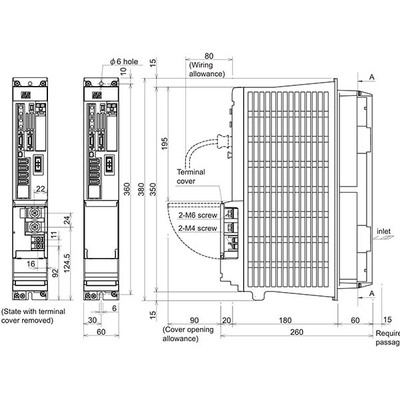

| Dimensões | A380mm x L60mm x P200mm |
| Altura líquida (mm) | 380 mm |
| Largura líquida (mm) | 60 mm |
| Profundidade líquida (mm) | 200 mm |
| Temperatura do ar ambiente para operação | 0…+55 °C |
| Temperatura do ar ambiente para armazenamento | -15°C…+70 °C |
| Consumo de corrente | 14A entrada |
| Compatibilidade técnica com | Série HF[] |
| Corrente máxima | (eixo A) 40A / (eixo B) 20 A |
| Código de pedido / SKU do fabricante | MDS-D2-V2-4020 |
| Status do produto do fabricante | Comercializado |
| Benefícios | Servo de alto desempenho; drives de fuso com o ciclo de controle de corrente mais rápido O desempenho básico é drasticamente aprimorado (controle de alto ganho) A combinação de servomotor de alta velocidade e detector de alta precisão ajuda a melhorar o desempenho geral do drive. |
Documentos
Este produto é compatível com a série HF[].
Entre em contato para mais informações sobre este produto.
