Visão geral
Amplificador/servodrive de movimento AC duplo (2 eixos) com freio dinâmico integrado da série MDS-D2 da Mitsubishi Electric. Projetado para controle de corrente via PWM senoidal em malha totalmente fechada, este equipamento oferece alta performance e confiabilidade em aplicações de automação industrial.
Com corrente nominal de 6.4A e tensão de alimentação de 200Vac-230Vac (classe 200V) ou 270Vdc-311Vdc, o MDS-D2-V2-2020 é adequado para entrada trifásica (3P) ou DC. Possui grau de proteção IP20 e é classificado para operação em temperaturas ambientes de 0 a 55°C.
Principais recursos
- Servodrive de movimento AC duplo (2 eixos)
- Freio dinâmico integrado
- Controle PWM senoidal/corrente
- Segurança de torque desligado (STO)
- Controle em malha totalmente fechada
- Ventilação forçada
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servodrive AC |
| Série/nome da família do produto | Série MDS-D2 |
| Funções | Servodrive/amplificador de movimento AC duplo (2 eixos) controle PWM senoidal/corrente método de controle STO (Safe torque off) controle em malha totalmente fechada |
| Design | Freio dinâmico integrado refrigeração por ventilação forçada |
| Tensão de alimentação (AC) | 200Vac-230Vac (classe 200V; 220Vac / 230Vac) |
| Tensão de alimentação (DC) | 270Vdc-311Vdc |
| Tipo de rede | Entrada trifásica (3P) ou entrada DC |
| Corrente nominal | 6.4A |
| Protocolo de comunicação | Sem interface de comunicação |
| Grau de proteção | IP20 |

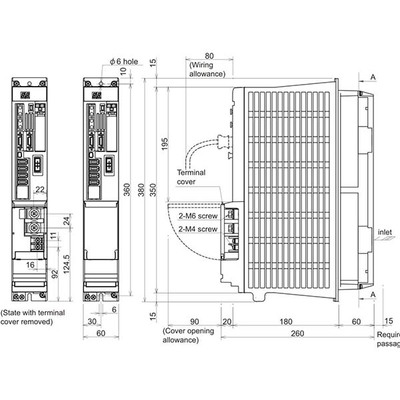

| Dimensões | A380mm x L60mm x P200mm |
| Altura líquida (mm) | 380 mm |
| Largura líquida (mm) | 60 mm |
| Profundidade líquida (mm) | 200 mm |
| Temperatura ambiente para operação | 0…+55 °C |
| Temperatura ambiente para armazenamento | -15°C…+70 °C |
| Consumo de corrente | 14A entrada |
| Compatibilidade técnica com | Série HF[] |
| Corrente máxima | (eixo A) 20A / (eixo B) 20 A |
| Código do pedido / SKU do fabricante | MDS-D2-V2-2020 |
| Status do produto do fabricante | Comercializado |
| Benefícios | Servos de alto desempenho; drives de fuso com o ciclo de controle de corrente mais rápido O desempenho básico é drasticamente aprimorado (controle de alto ganho) Uma combinação de motor servo de alta velocidade e detector de alta precisão ajuda a aprimorar o desempenho geral do drive. |
Documentos
A série HF[] é tecnicamente compatível com este produto.
