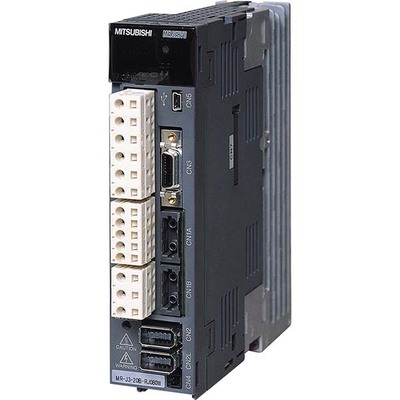

Principais recursos
- Amplificador de movimento AC
- Freio dinâmico integrado
- Resistor regenerativo integrado
- Compatível com motores de acionamento direto
- Comunicação SSCNET III/H
- Controle PWM senoidal / método de controle de corrente
- Ventilação forçada
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo drive AC |
| Série do produto / Nome da família | Série MELSERVO J3 |
| Nome da sub-gama | Série MR-J3 |
| Funções | Servo drive AC, modo de posicionamento, controle PWM senoidal/método de controle de corrente |
| Projeto | Freio dinâmico integrado, resistor regenerativo integrado, compatível com motores de acionamento direto, ventilação forçada, SSCNET III/H |
| Tensão de alimentação (AC) | 200Vac-230Vac (classe 200V; 220Vac / 230Vac) |
| Tipo de rede | Entrada trifásica (3P) |
| Corrente nominal | 28A |
| Potência ativa nominal (kW) | 5000W / 5kW |
| Funções de proteção | Desligamento por sobrecorrente, desligamento por sobretensão de regeneração, desligamento por sobrecarga (térmico eletrônico), proteção contra superaquecimento do servomotor, proteção contra falha do encoder, proteção contra falha de regeneração, proteção contra subtensão/interrupção súbita de energia, proteção contra excesso de velocidade, proteção contra erro excessivo |
| Entradas digitais | 1 x entrada digital (24Vcc; sink/source) (EM1) 1 x entrada digital (24Vcc; sink/source) (DI1) 1 x entrada digital (24Vcc; sink/source) (DI2) 1 x entrada digital (24Vcc; sink/source) (DI3) |
| Saídas digitais | 1 x saída digital (tipo contato relé) (ALM) 1 x saída de relé digital (MBR) 1 x saída digital (tipo contato relé) (INP) |
| Saídas analógicas | 1 x saída analógica (-10…+10Vcc) (MO1) 1 x saída analógica (-10…+10Vcc) (MO2) |
| Dimensões | A250mm x L130mm x P200mm |
| Altura líquida (mm) | 250 mm |
| Largura líquida (mm) | 130 mm |
| Profundidade líquida (mm) | 200 mm |
| Temperatura do ar ambiente para operação | 0…+55 °C |
| Temperatura do ar ambiente para armazenamento | -20°C…+65 °C |
| Consumo de corrente | 21.7A (entrada) |
| Consumo de energia | (Consumo de energia auxiliar do drive) 45 W |
| Compatibilidade técnica com | Motores de acionamento direto série HF-SP, HF-JP, HA-LP, HC-LP, HC-RP, HC-UP |
| Código do pedido / SKU do fabricante | MR-J3-500B-RJ080W |
| Status do produto do fabricante | Descontinuado |
| Em conformidade com as normas | Marcação CE, cULus, TUV Rheinland, EN, UL, RoHS |
| Benefícios | Projeto para motor de acionamento direto, comunicação serial de alta velocidade |
Documentos
Este produto é compatível com motores de acionamento direto das séries HF-SP, HF-JP, HA-LP, HC-LP, HC-RP e HC-UP da Mitsubishi Electric.
