Visão geral

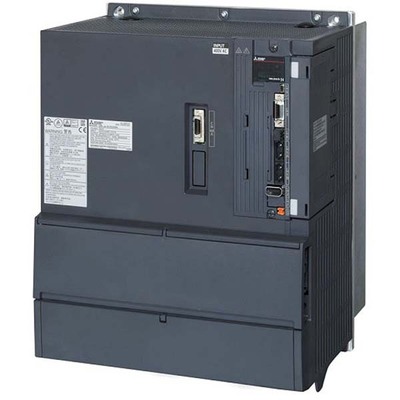

Unidade de servo drive AC / amplificador com compatibilidade de unidade de segurança, alimentada por unidade conversora. Pertence à série MELSERVO J4 da Mitsubishi Electric.
Este equipamento oferece potência nominal de saída de 55kW e corrente nominal de 143A, operando com tensão de alimentação de 380Vac a 480Vac (classe 400V; 400Vac / 415Vac / 440Vac) em entrada trifásica (3P). Possui capacidade de comunicação SSCNET III/H e classificação de proteção IP20.
Principais recursos
- Unidade de servo drive AC / amplificador
- Compatibilidade com unidade de segurança
- Alimentado por unidade conversora
- Controle PWM senoidal / método de controle de corrente
- Monitor analógico de 2 canais
- Torque seguro desligado (STO)
- Controle em malha totalmente fechada
- Interface de encoder no lado da carga
- Controle avançado de supressão de vibração II
- Filtro adaptativo II
- Filtro robusto
- Ajuste automático
- Ajuste de um toque
- Função de drive robusto
- Função de gravador de drive
- Função de aperto e ajuste de interferência
- Função de diagnóstico da máquina
- Função de monitoramento de energia
- Função de operação periférica do controlador
- Função de medição de escala
- Modo de compatibilidade J3
- Controle de super rastreamento
- Compensação de perda de movimento
- Comunicação serial de alta velocidade
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo drive AC |
| Série / nome da família do produto | Série MELSERVO J4 |
| Nome da subgama | Série MR-J4 |
| Funções | Unidade de servo drive AC / amplificador com controle PWM senoidal / método de controle de corrente, monitor analógico de 2 canais, torque seguro desligado (STO), controle em malha totalmente fechada, interface de encoder no lado da carga, controle avançado de supressão de vibração II, filtro adaptativo II, filtro robusto, ajuste automático, ajuste de um toque, função de drive robusto, função de gravador de drive, função de aperto e ajuste de interferência, função de diagnóstico da máquina, função de monitoramento de energia, função de operação periférica do controlador, função de medição de escala, modo de compatibilidade J3, controle de super rastreamento, compensação de perda de movimento |
| Projeto | Compatibilidade com unidade de segurança, alimentado por unidade conversora, tipo de comunicação 2 fios ou 4 fios, circuito principal de energia fornecido pela unidade conversora de regeneração de energia, resfriamento por ventilação forçada, SSCNET III/H |
| Tensão de alimentação (AC) | 380Vac-480Vac (classe 400V; 400Vac / 415Vac / 440Vac) |
| Tipo de rede | Entrada trifásica (3P) |
| Corrente nominal | 143A |
| Potência ativa nominal (kW) | 55kW |
| Funções de proteção | Desligamento por sobrecorrente, desligamento por sobrecarga (térmico eletrônico), proteção contra superaquecimento do servo motor, proteção contra falha do encoder, proteção contra subtensão, proteção contra falha de energia instantânea, proteção contra excesso de velocidade, proteção contra erro excessivo, proteção contra inversão de polaridade magnética, proteção contra falha de controle de servo linear |
| Entradas digitais | 1 x entrada digital (24Vcc; sink/source) (EM2), 1 x entrada digital (24Vcc; sink/source) (FLS), 1 x entrada digital (24Vcc; sink/source) (RLS), 1 x entrada digital (24Vcc; sink/source) (DOG) |
| Saídas digitais | 1 x saída digital (tipo contato de relé) (ALM), 1 x saída de relé digital (MBR), 1 x saída digital (tipo contato de relé) (INP) |
| Saídas analógicas | 1 x saída analógica (-10…+10Vcc) (MO1), 1 x saída analógica (-10…+10Vcc) (MO2) |
| Grau de proteção | IP20 |
| Dimensões | A380mm x L300mm x P300mm |
| Altura líquida (mm) | 380 mm |
| Largura líquida (mm) | 300 mm |
| Profundidade líquida (mm) | 300 mm |
| Temperatura do ar ambiente para operação | 0…+55 °C |
| Temperatura do ar ambiente para armazenamento | -20°C…+65 °C |
| Consumo de energia | (consumo de energia auxiliar do drive) 45 W |
| Compatibilidade técnica com | Unidade de conversão SSCNET da série MR-J2S-[]B |
| Código de pedido / SKU do fabricante | MR-J4-DU55KB4RJ020 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | MRJ4DU55KB4RJ020 |
| Em conformidade com a(s) norma(s) | Marca CE, TUV Rheinland, cULus, UL, KC, EN61800-5-2, EN61800-5-1, EN61800-3, EN ISO 13849-1 PLe Cat3, EN62061 SILCL3, IEC61508-5-2, EN50581, UL508C, CSA, KC, EAC |
| Benefícios | Comunicação serial de alta velocidade |
| Acessórios recomendados | Compatível com servo motores HG-JR55K1M4 (110A) |
Documentos
Este equipamento é compatível com a unidade de conversão SSCNET da série MR-J2S-[]B e também com servo motores HG-JR55K1M4 (110A).
Para mais informações, entre em contato conosco.
