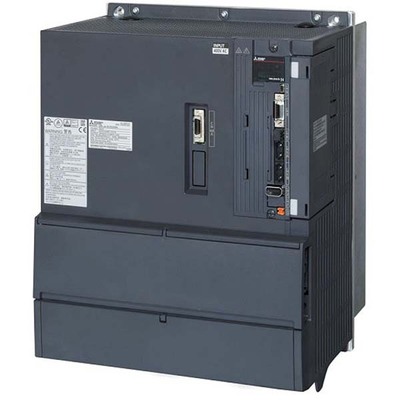

Servo Drive Mitsubishi Electric 30kW MELSERVO J4 MR-J4-DU30KB-RJ020 Servo Drive AC 30kW Mitsubishi Electric MELSERVO J4 MR-J4-DU30KB-RJ020, 200-240Vac 3P 174A SSCNET III/H, Segurança IP20.
Visão geral
Este é um servo drive AC com unidade amplificadora e compatibilidade com unidade de segurança, da série MELSERVO J4 da Mitsubishi Electric. Ele é alimentado por uma unidade conversora e opera com uma tensão de alimentação de 200V a 240V AC (classe 200V; 220V / 230V AC), com entrada trifásica (3P).
O equipamento possui corrente nominal de 174A e potência de saída nominal de 30kW. Inclui capacidade de comunicação SSCNET III/H e possui grau de proteção IP20. É compatível com a unidade de conversão SSCNET do modelo MR-J2S-[]B e opera em temperaturas ambientes de 0 a 55°C. O código equivalente é MRJ4DU30KBRJ020.
Principais recursos
- Servo drive/amplificador AC com controle senoidal PWM e controle de corrente
- Monitor analógico de 2 canais
- Função Safe Torque Off (STO)
- Controle em malha totalmente fechada com interface de encoder do lado da carga
- Controle avançado de supressão de vibração II
- Filtro adaptativo II
- Filtro robusto
- Auto tuning e one-touch tuning
- Função de unidade robusta (tough drive)
- Função de gravador de drive
- Função de aperto e prensagem
- Função de diagnóstico de máquina
- Função de monitoramento de energia
- Função de operação periférica do controlador
- Função de medição em escala
- Modo de compatibilidade J3
- Compensação de movimento perdido (super trace control)
- Compatibilidade com unidade de segurança
- Alimentado por unidade conversora
- Comunicação SSCNET III/H
- Refrigeração por ventilação forçada
- Entradas digitais: 1 x 24Vcc (sink/source) (EM2), 1 x 24Vcc (sink/source) (FLS), 1 x 24Vcc (sink/source) (RLS), 1 x 24Vcc (sink/source) (DOG)
- Saídas digitais: 1 x relé (ALM), 1 x relé (MBR), 1 x relé (INP)
- Saídas analógicas: 1 x -10…+10Vcc (MO1), 1 x -10…+10Vcc (MO2)
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Servo drive AC |
| Série / nome da família do produto | Série MELSERVO J4 |
| Nome da subgama | Série MR-J4 |
| Funções | Servo drive / unidade amplificadora AC, controle senoidal PWM / método de controle de corrente, monitor analógico de 2 canais, Safe Torque Off (STO), controle em malha totalmente fechada, interface de encoder do lado da carga, controle avançado de supressão de vibração II, filtro adaptativo II, filtro robusto, auto tuning, one-touch tuning, função de unidade robusta, função de gravador de drive, função de aperto e prensagem, função de diagnóstico de máquina, função de monitoramento de energia, função de operação periférica do controlador, função de medição em escala, modo de compatibilidade J3, controle de rastreamento super, compensação de movimento perdido |
| Design | Compatibilidade com unidade de segurança, alimentação pela unidade conversora, tipo 2 fios ou 4 fios, método de comunicação, alimentação do circuito principal a partir da unidade conversora de regeneração de energia, refrigeração por ventilação forçada, SSCNET III/H |
| Tensão de alimentação (AC) | 200Vca-240Vca (classe 200V; 220Vca / 230Vca) |
| Tipo de rede | Entrada trifásica (3P) |
| Corrente nominal | 174A |
| Potência ativa nominal (kW) | 30kW |
| Funções de proteção | Desligamento por sobrecorrente, desligamento por sobrecarga (térmico eletrônico), proteção contra superaquecimento do servomotor, proteção contra falha do encoder, proteção contra subtensão, proteção contra falha de energia instantânea, proteção contra excesso de velocidade, proteção contra erro excessivo, proteção contra inversão de polaridade magnética, proteção contra falha de controle de servo linear |
| Entradas digitais | 1 x entrada digital (24Vcc; sink/source) (EM2) 1 x entrada digital (24Vcc; sink/source) (FLS) 1 x entrada digital (24Vcc; sink/source) (RLS) 1 x entrada digital (24Vcc; sink/source) (DOG) |
| Saídas digitais | 1 x saída digital (tipo contato relé) (ALM) 1 x saída de relé digital (MBR) 1 x saída digital (tipo contato relé) (INP) |
| Saídas analógicas | 1 x saída analógica (-10…+10Vcc) (MO1) 1 x saída analógica (-10…+10Vcc) (MO2) |
| Grau de proteção | IP20 |
| Dimensões | A380mm x L300mm x P300mm |
| Altura líquida (mm) | 380 mm |
| Largura líquida (mm) | 300 mm |
| Profundidade líquida (mm) | 300 mm |
| Temperatura do ar ambiente para operação | 0…+55 °C |
| Temperatura do ar ambiente para armazenamento | -20°C…+65 °C |
| Consumo de energia | (consumo de energia auxiliar do drive) 45 W |
| Compatibilidade técnica com | Unidade de conversão SSCNET do MR-J2S-[]B, série MR-J2S-[]B |
| Código de pedido / SKU do fabricante | MR-J4-DU30KB-RJ020 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | MRJ4DU30KBRJ020 |
| Em conformidade com a(s) norma(s) | Marca CE, TUV Rheinland, cULus, UL, KC, EN61800-5-2, EN61800-5-1, EN61800-3, EN ISO 13849-1 PLe Cat3, EN62061 SILCL3, IEC61508-5-2, EN50581, UL508C, CSA, KC, EAC |
| Benefícios | Comunicação serial de alta velocidade, sinal de entrada diferencial fase A/B/Z |
| Acessórios recomendados | Compatível com servomotores HG-JR30K1 (121A), HG-JR30K1M (139A), MR-CV55K (238A) |
Documentos
Este equipamento é compatível com servomotores HG-JR30K1 (121A), HG-JR30K1M (139A) e MR-CV55K (238A). Entre em contato conosco para mais informações.
