Visão geral

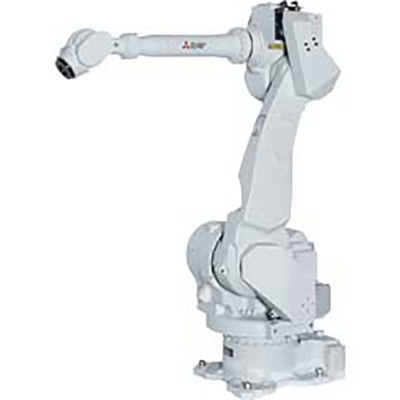

Este é um braço robótico industrial vertical multi-juntas da série MELFA F da Mitsubishi Electric, modelo RV70FQS11. Ele é projetado para aplicações industriais que exigem alta precisão e capacidade de carga.
Equipado com o controlador compatível da série Q (CR760-Q), este robô oferece uma carga máxima de 70kg e um raio de alcance de 2050mm. Sua construção atende ao grau de proteção IP67, garantindo resistência em ambientes desafiadores.
Principais recursos
- Braço robótico industrial vertical multi-juntas
- Controlador compatível da série Q (CR760-Q) integrado
- Carga máxima: 70kg
- Raio de alcance: 2050mm
- Grau de proteção: IP67
- Sistemas de acionamento com servomotor CA
- Retroalimentação de encoder absoluto em todos os eixos
- Montagem em piso, teto ou parede
- Resistência a névoa de óleo em todos os eixos
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Braço robótico industrial |
| Série de produtos / nome da família | Robôs > Autônomos > Verticais > Robôs MELFA série F |
| Nome da sub-gama | MELFA série F tipo RV-70F |
| Comprimento do curso | Limites verticais do espaço de movimento superior e inferior -1037mm…+2500mm |
| Funções | Braço robótico industrial vertical multi-juntas |
| Design | Controlador compatível da série Q (CR760-Q) integrado, tipo multi-juntas articulado verticalmente, 6 eixos / graus de liberdade, sistema de acionamento com servomotor CA, retroalimentação de encoder absoluto em todos os eixos, alcance angular de 330° (+/-165°) (articulação J1), alcance angular de 215° (-80°…+135°) (articulação J2), alcance angular de 261° (-90°…+171°) (articulação J3), alcance angular de 720° (+/-360°) (articulação J4), alcance angular de 250° (+/-125°) (articulação J5), alcance angular de 900° (+/-450°) (articulação J6) |
| Capacidade | 70kg carga máxima |
| Momento de inércia | 30kg.m2 (eixo J4), 30kg.m2 (eixo J5), 12kg.m2 (eixo J6), Momento tolerável 300Nm (eixo J4), Momento tolerável 300Nm (eixo J5), Momento tolerável 150Nm (eixo J6) |
| Tipo de conexão | 2 x 10mm conexões pneumáticas primárias |
| Comprimento | 900mm + 990mm (braço 1) |
| Modo de montagem | Montagem em piso, teto ou parede |
| Velocidade | J1 175°/s, J2 145°/s, J3 165°/s, J4 235°/s, J5 235°/s, J6 350°/s, 11500mm/s velocidade máxima composta |
| Precisão de medição | Repetibilidade de pose — +/-0.07mm |
| Grau de proteção | IP67 |
| Dimensões | Raio de alcance de 2050mm (comprimento total do braço) |
| Temperatura do ar ambiente para operação | 0…+40 °C |
| Temperatura do ar ambiente para armazenamento | 0…+40 °C |
| Conteúdo | Controlador CR760-Q |
| Código de pedido / SKU do fabricante | RV70FQS11 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | RV-70F-Q-S11 |
| Em conformidade com normas | IP40 para segmentos de braço J1 a J4, IP67 para segmentos de braço J5 e J6 |
Documentos
- Mitsubishi Electric – Industrial robots – MELFA F series – Catalog.pdf
- Mitsubishi Electric – Industrial robots – Product selection guide.pdf
O robô Mitsubishi Electric RV70FQS11 é adequado para montagem complexa, paletização e operações de manuseio em larga escala. Sua capacidade de carga robusta e alcance estendido o tornam ideal para diversas aplicações industriais, incluindo carga e descarregamento de máquinas-ferramenta e rebarbação.
