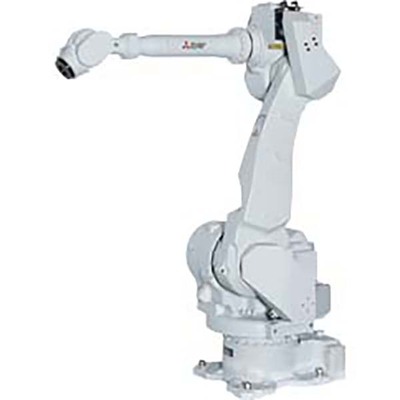

Robô Mitsubishi Electric RV35FMQS11 MELFA F-series 35kg O robô industrial articulado Mitsubishi Electric RV35FMQS11 MELFA F-series oferece 35kg de carga útil e alcance de 2050mm, ideal para montagem e manipulação de peças. Descubra o robô Mitsubishi Electric RV35FMQS11 MELFA F-series: braço robótico vertical multi-juntas com carga útil de 35kg, alcance de 2050mm, proteção IP67 e controlador compatível com a série Q.
Visão geral
Braço robótico industrial vertical de múltiplas juntas com controlador integrado compatível com a série Q (CR760-Q). Resistente a névoa de óleo.
O Mitsubishi Electric (tipo MELFA F-series RV-35F) apresenta carga máxima de 35kg, raio de alcance de 2050mm e classificação IP67. É equivalente ao modelo RV-35FM-Q-S11.
Indicado para montagens complexas, manipulação e paletização de grandes volumes, com capacidade máxima de carga de 35kg. Sua alta funcionalidade, com suporte à Plataforma iQ e tecnologias inteligentes, reduz o tempo de inicialização, operação e manutenção, diminuindo o Custo Total de Propriedade (TCO) do cliente.
Principais recursos
- Braço robótico industrial vertical de múltiplas juntas
- Controlador integrado compatível com a série Q (CR760-Q)
- Resistente a névoa de óleo
- Carga máxima: 35kg
- Raio de alcance: 2050mm
- Grau de proteção: IP67
- 6 eixos / graus de liberdade
- Sistema de acionamento com servomotor AC
- Feedback absoluto em todos os eixos
- Ampla faixa de operação e montagem flexível (piso, teto, parede)
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Braço robótico industrial |
| Série/nome da família do produto | Robôs > Autônomos > Verticais > Robôs MELFA F-series |
| Nome do sub-range | Tipo MELFA F-series RV-35F |
| Comprimento do curso | Limites verticais superior e inferior do espaço de movimento -1037mm…+2500mm |
| Funções | Braço robótico industrial vertical de múltiplas juntas |
| Design | Controlador integrado compatível com a série Q (CR760-Q), resistente a névoa de óleo, tipo articulado verticalmente, múltiplas juntas, 6 eixos / graus de liberdade, acionamento com servomotor AC, feedback absoluto em todos os eixos. Amplitude angular: J1 330° (+/-165°), J2 215° (-80°…+135°), J3 261° (-90°…+171°), J4 720° (+/-360°), J5 250° (+/-125°), J6 900° (+/-450°) |
| Capacidade | 35kg carga máxima |
| Momento de inércia | 16kg.m² (eixo J4), 16kg.m² (eixo J5), 5kg.m² (eixo J6). Momento tolerável: 160Nm (eixo J4), 160Nm (eixo J5), 90Nm (eixo J6) |
| Tipo de conexão | 2 conexões pneumáticas primárias de 10mm |
| Comprimento | 900mm + 990mm (braço 1) |
| Modo de montagem | Montagem no piso, teto ou parede |
| Velocidade | J1 185°/s, J2 180°/s, J3 190°/s, J4 305°/s, J5 305°/s, J6 420°/s. Velocidade composta máxima de 12450mm/s. |
| Precisão de medição | Repetibilidade de pose: +/-0.07mm |
| Grau de proteção | IP67 |
| Dimensões | Raio de alcance de 2050mm (comprimento total do braço) |
| Temperatura do ar ambiente para operação | 0…+40 °C |
| Temperatura do ar ambiente para armazenamento | 0…+40 °C |
| Conteúdo | Controlador CR760-Q |
| Código de pedido / SKU do fabricante | RV35FMQS11 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | RV-35FM-Q-S11 |
Documentos
- Mitsubishi Electric – Industrial robots – MELFA F series – Catalog.pdf
- Mitsubishi Electric – Industrial robots – Product selection guide.pdf
Este modelo é o RV35FMQS11, equivalente ao RV-35FM-Q-S11.
