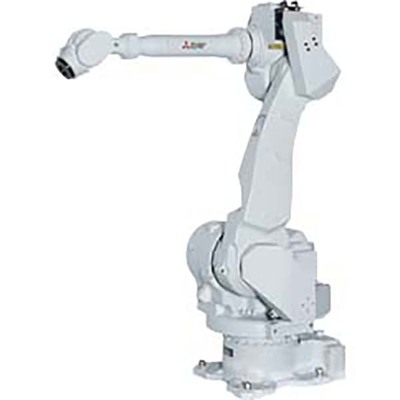

Robô Industrial Mitsubishi Electric MELFA F RV70FMDS11 6 Eixos Robô industrial articulado Mitsubishi Electric MELFA F RV70FMDS11 com carga máxima de 70kg e alcance de 2050mm. Possui controlador integrado CR760-D e resistência a névoa de óleo. SKU: RV70FMDS11. “`html
Visão geral
Braço robótico industrial vertical de múltiplas juntas, modelo MELFA F-series tipo RV-70F, da Mitsubishi Electric. Equipado com controlador autônomo integrado CR760-D, este robô oferece alta resistência à névoa de óleo, tornando-o ideal para ambientes industriais exigentes.
Com capacidade de carga máxima de 70kg e um raio de alcance de 2050mm, o RV70FMDS11 é projetado para aplicações de montagem complexas, transporte e paletização de peças de grande porte. Sua robustez e flexibilidade garantem eficiência em diversas tarefas, incluindo carregamento e descarregamento de máquinas-ferramenta e rebarbação.
A série MELFA F suporta a plataforma iQ, integrando tecnologias inteligentes para otimizar o tempo de inicialização, operação e manutenção, resultando na redução do custo total de propriedade (TCO) para o cliente. Todos os eixos possuem resistência equivalente a IP67 contra névoa de óleo.
Principais recursos
- Braço robótico articulado vertical de 6 eixos
- Controlador autônomo integrado CR760-D
- Resistente à névoa de óleo (equivalente a IP67 em todos os eixos)
- Capacidade máxima de carga: 70kg
- Raio de alcance: 2050mm
- Suporte à plataforma iQ (com controlador CR760-Q)
- Opção de montagem em piso, teto ou parede
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Braço robótico industrial |
| Série do produto / Nome da família | Robôs > Autônomos > Verticais > Robôs MELFA F-series |
| Nome do sub-range | MELFA F-series tipo RV-70F |
| Comprimento do curso | Limites verticais superior e inferior do espaço de movimento -1037mm…+2500mm |
| Funções | Braço robótico industrial vertical de múltiplas juntas |
| Projeto | Controlador autônomo integrado (CR760-D), resistente à névoa de óleo, tipo verticalmente articulado de múltiplas juntas, 6 eixos / graus de liberdade, sistema de acionamento por servomotor CA, feedback de encoder absoluto em cada eixo, 330° (+/-165°) de amplitude angular (articulação J1), 215° (-80°…+135°) de amplitude angular (articulação J2), 261° (-90°…+171°) de amplitude angular (articulação J3), 720° (+/-360°) de amplitude angular (articulação J4), 250° (+/-125°) de amplitude angular (articulação J5), 900° (+/-450°) de amplitude angular (articulação J6) |
| Capacidade | 70kg de carga máxima |
| Momento de inércia | 30kg.m2 (eixo J4), 30kg.m2 (eixo J5), 12kg.m2 (eixo J6) |
| Momento tolerável | 300Nm (eixo J4), 300Nm (eixo J5), 150Nm (eixo J6) |
| Tipo de conexão | 2 conexões pneumáticas primárias de 10mm |
| Comprimento | 900mm + 990mm (braço 1) |
| Modo de montagem | Montagem no piso, teto ou parede |
| Velocidade | J1 175°/s, J2 145°/s, J3 165°/s, J4 235°/s, J5 235°/s, J6 350°/s, velocidade composta máxima de 11500mm/s |
| Precisão de medição | Repetibilidade de pose — +/-0.07mm |
| Grau de proteção | IP67 |
| Dimensões | Raio de alcance de 2050mm (comprimento total do braço) |
| Temperatura do ar ambiente para operação | 0…+40 °C |
| Temperatura do ar ambiente para armazenamento | 0…+40 °C |
| Conteúdo | Controlador CR760-D |
| Código de pedido / SKU do fabricante | RV70FMDS11 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | RV-70FM-D-S11 |
Documentos
- Mitsubishi Electric – Robôs Industriais – Catálogo MELFA F series.pdf
- Mitsubishi Electric – Robôs Industriais – Guia de seleção de produtos.pdf
Este robô é uma versão equivalente ao modelo RV-70FM-D-S11.
