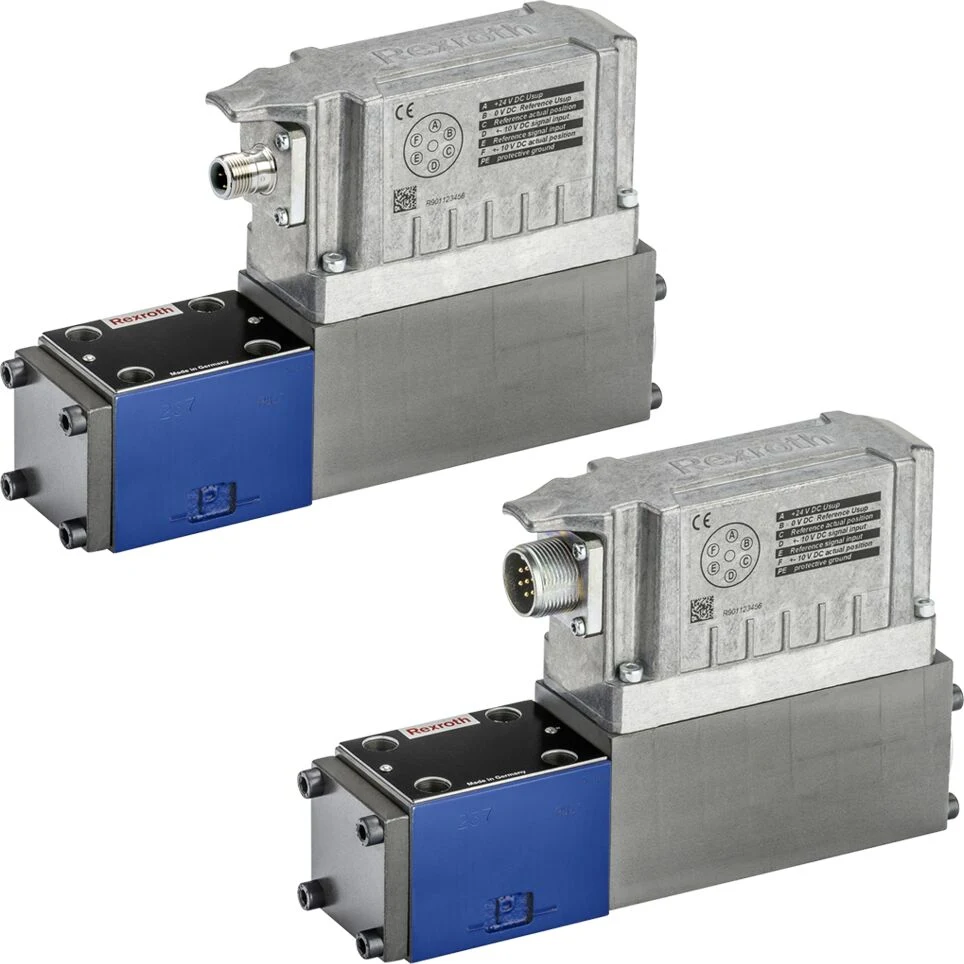

R901382313Válvula proporcional Rexroth
Designação PROPORTIONAL DIRECTIONAL VALVE 4WRPEH6C3B24L-3X/M/24A1
Válvula proporcional Rexroth identificado pela referência R901382313. Designação do fabricante: PROPORTIONAL DIRECTIONAL VALVE 4WRPEH6C3B24L-3X/M/24A1. Padrão de conexão: ISO 4401-03-02-0-05; Operating pressure, max. [bar]: 350.0.
Preço, disponibilidade e prazo sob consulta.
Identificação da referência
Características do R901382313
| Part number | R901382313 |
|---|---|
| Designação | PROPORTIONAL DIRECTIONAL VALVE 4WRPEH6C3B24L-3X/M/24A1 |
| Padrão de conexão | ISO 4401-03-02-0-05 |
| Operating pressure, max. [bar] | 350.0 |
| Vazão máxima [l/min] | 50.0 |
| Spool symbol | Symbol C3 |
| Type of connection | Subplate mounting |
| Nominal flow [l/min] | 24.0 |
| Tamanho | 6 |
| Tipo de acionamento | Electrical with on-board electronics |
| Número de conexões | 4 |
| Número de posições | 4 |
| Tensão de alimentação | 24 VDC |
| Conector elétrico | Connector, 7-pole (6 + PE) |
| Conexão elétrica | Connector, 7-pole (6 + PE) according to EN 175201-804 |
| Connectivity | Command value input ±10 V |
| Conformity | CE |
| Conformity | RoHS |
| Hydraulic fluid | HFC |
| Hydraulic fluid | HL |
| Hydraulic fluid | HLP |
| Hydraulic fluid | HLPD |
| Hydraulic fluid | HVLP |
| Hydraulic fluid | HVLPD |
| Seals | NBR |
| Família do produto | 4WRPEH |
| Power consumption, max. [W] | 60 |
| Massa [kg] | 2.98 |
Características disponíveis na ficha oficial desta referência. Nomes técnicos e unidades do fabricante são preservados quando necessários à identificação.
O que conferir na reposição
A seleção de uma válvula depende do circuito, do acionamento e da configuração de conexão. Use a identificação completa para conferir a função hidráulica.
- Compare símbolo hidráulico e posição de repouso.
- Verifique pressão, vazão e interface de montagem na documentação aplicável.
- Confira tensão e conexão elétrica nas versões acionadas por solenoide.
Use R901382313 na consulta e envie uma foto legível da plaqueta. Sufixos e versões diferentes precisam de verificação antes da substituição.
Fontes para conferir esta referência
Identificação no catálogo oficial RexrothPROPORTIONAL DIRECTIONAL VALVE 4WRPEH6C3B24L-3X/M/24A1Reliability characteristics MTTFD regarding the functional safety according to EN ISO 1384908012 · PDF · EnglishHydraulic valves and hydroelectric pressure switches07600-B · PDF · EnglishDirectional control valves, direct operated, with electrical position feedback and integrated electronics (OBE)29121 · PDF · EnglishR901382313 · CAD 3D ·Referências consultadas em 13 de outubro de 2026. Características e imagens se referem à identificação do produto; condições de fornecimento são confirmadas na cotação.
