Rexroth · Válvulas hidráulicas

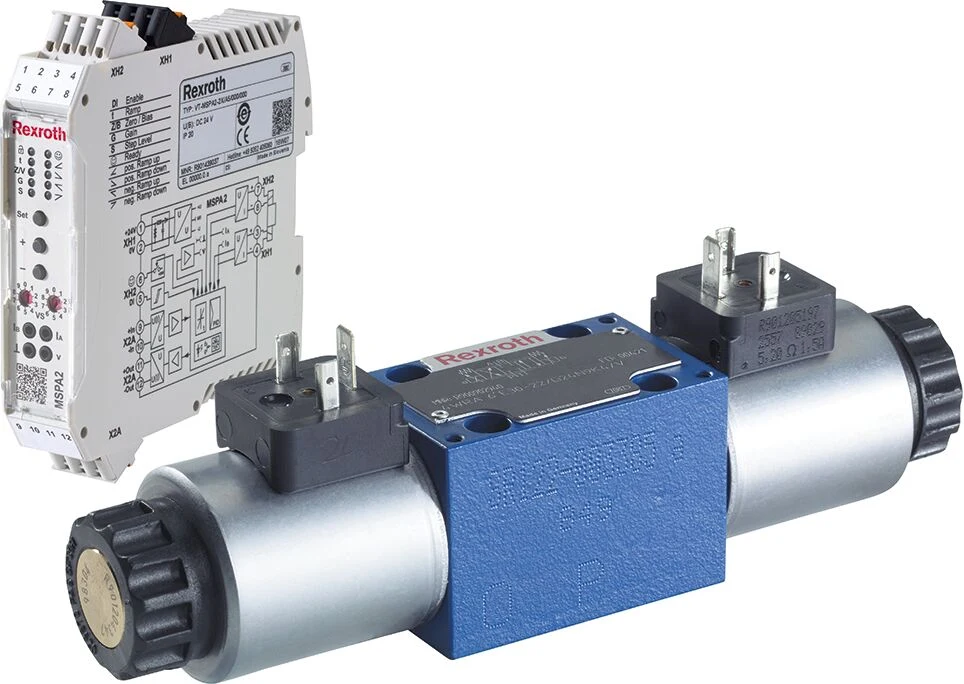

R900949757Válvula proporcional Rexroth
Designação PROPORTIONAL DIRECTIONAL VALVE 4WRAE10W1-60-2X/G24N9K31/F1V
Válvula proporcional Rexroth identificado pela referência R900949757. Designação do fabricante: PROPORTIONAL DIRECTIONAL VALVE 4WRAE10W1-60-2X/G24N9K31/F1V. Padrão de conexão: ISO 4401-05-04-0-05; Operating pressure, max. [bar]: 315.0.
Preço, disponibilidade e prazo sob consulta.
Identificação da referência
Características do R900949757
| Part number | R900949757 |
|---|---|
| Designação | PROPORTIONAL DIRECTIONAL VALVE 4WRAE10W1-60-2X/G24N9K31/F1V |
| Padrão de conexão | ISO 4401-05-04-0-05 |
| Operating pressure, max. [bar] | 315.0 |
| Vazão máxima [l/min] | 75.0 |
| Spool symbol | Symbol W1 |
| Type of connection | Subplate mounting |
| Nominal flow [l/min] | 60.0 |
| Tamanho | 10 |
| Tipo de acionamento | Electrical with on-board electronics |
| Número de conexões | 4 |
| Número de posições | 3 |
| Tensão de alimentação | 24 VDC |
| Conector elétrico | Connector, 7-pole (6 + PE) |
| Conexão elétrica | Connector, 7-pole (6 + PE) according to EN 175201-804 |
| Connectivity | Analog, command value 4…20 mA |
| Conformity description | CE – Electromagnetic compatibility (EMC) directive 2014/30/EU |
| Conformity description | UKCA – Electromagnetic compatibility (EMC) SI2016/1091 |
| Conformity | CE |
| Conformity | UKCA |
| Hydraulic fluid | HVLPD |
| Hydraulic fluid | HEES |
| Hydraulic fluid | HEPG |
| Hydraulic fluid | HETG |
| Hydraulic fluid | HFDR |
| Hydraulic fluid | HFDU |
| Hydraulic fluid | HL |
| Hydraulic fluid | HLP |
| Hydraulic fluid | HLPD |
| Hydraulic fluid | HVLP |
| Seals | FKM |
| Família do produto | 4WRA |
| Massa [kg] | 6.2 |
Características disponíveis na ficha oficial desta referência. Nomes técnicos e unidades do fabricante são preservados quando necessários à identificação.
O que conferir na reposição
A seleção de uma válvula depende do circuito, do acionamento e da configuração de conexão. Use a identificação completa para conferir a função hidráulica.
- Compare símbolo hidráulico e posição de repouso.
- Verifique pressão, vazão e interface de montagem na documentação aplicável.
- Confira tensão e conexão elétrica nas versões acionadas por solenoide.
Use R900949757 na consulta e envie uma foto legível da plaqueta. Sufixos e versões diferentes precisam de verificação antes da substituição.
Fontes para conferir esta referência
Identificação no catálogo oficial RexrothPROPORTIONAL DIRECTIONAL VALVE 4WRAE10W1-60-2X/G24N9K31/F1VHydraulic valves and hydroelectric pressure switches07600-B · PDF · English4/2- and 4/3-way proportional directional valves, direct actuated, without electrical position feedback29055 · PDF · EnglishStatement on ecological compatibility for the fields of EMC,Climate and Mechanical Stress29055-U · PDF · EnglishReferências consultadas em 13 de outubro de 2026. Características e imagens se referem à identificação do produto; condições de fornecimento são confirmadas na cotação.
