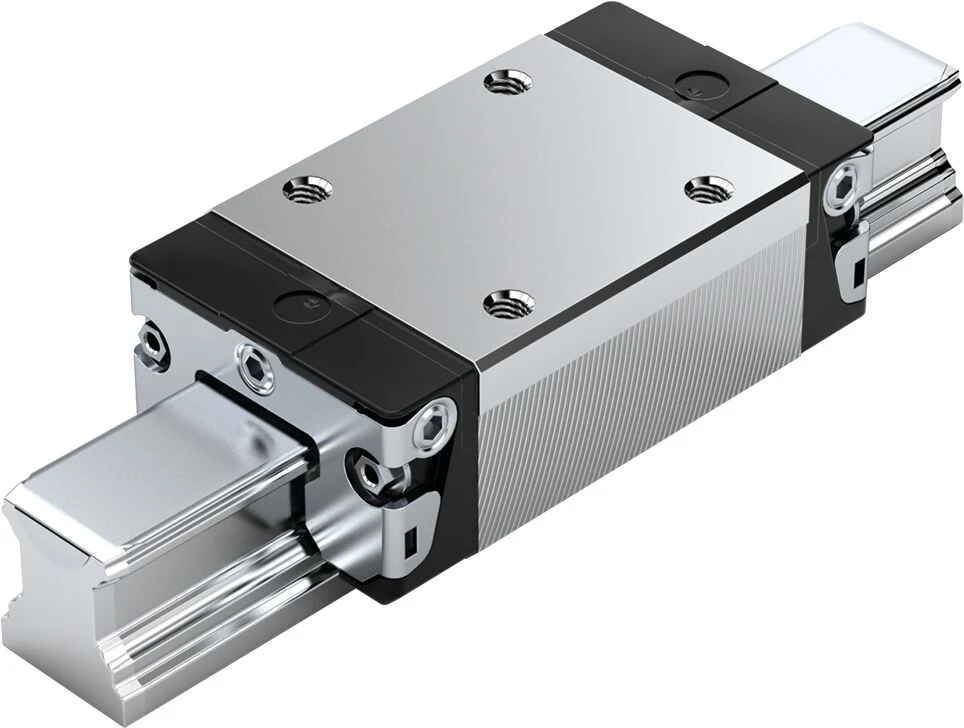

R201119404Patim linear Rexroth
Designação BALL RUNNER BLOCK RESIST NRII KWD-015-SNS-C0-N-0
Patim linear Rexroth identificado pela referência R201119404. Designação do fabricante: BALL RUNNER BLOCK RESIST NRII KWD-015-SNS-C0-N-0. Version: Ball rail system; Nominal size [mm]: 15.
Preço, disponibilidade e prazo sob consulta.
Identificação da referência
Características do R201119404
| Part number | R201119404 |
|---|---|
| Designação | BALL RUNNER BLOCK RESIST NRII KWD-015-SNS-C0-N-0 |
| Version | Ball rail system |
| Nominal size [mm] | 15 |
| Formato | SNS - slimline, normal, standard height |
| Modelo | High-precision ball runner block |
| Material (profiled rail systems) | Corrosion-resistant steel (Resist NR II) |
| Classe de pré-carga | C0 - Without preload (clearance) |
| Classe de precisão | N - Normal |
| Vedação | SS - Standard seal |
| Corrente de esferas | Without ball chain (standard) |
| Lubrication | Without lubrication (dry) |
| Self-aligning for compensation of misalignments | Without self-alignment |
| Width of runner block [mm] | 34.0 |
| Length of runner block [mm] | 58.2 |
| Height of runner block [mm] | 19.9 |
| Height runner block with guide rail [mm] | 24.0 |
| Maximum acceleration rate amax [m/s²] | 500.0 |
| Note: Max. acceleration amax | If F comb ◡> 2.8 • F pr : a max = 50 m/s 2 |
| Maximum permissible linear speed vmax [m/s] | 5.0 |
| Permissible ambient temperature (min. ... max.) | -10 °C ... +80 °C |
| Note: Permissible ambient temperature (min. ... max.) | 100 °C admissible for short time. For operation at negative temperatures, please consult us. |
| Friction coefficient μ | 0.002 ... 0.003 |
| Note: Friction coefficient μ | Without friction of seal |
| Massa [kg] | 0.15 |
| Dynamic load capacity C50 [N] | 6430.0 |
| Note: dynamic load capacity C50 | Dynamic load capacities and load moments are based on a 50,000 m travel according to DIN ISO 14728-1. |
| Dynamic load capacity C100 [N] | 5100.0 |
| Note: dynamic load capacity C100 | Dynamic load capacities and load moments are based on a 100,000 m travel according to DIN ISO 14728-1. |
| Static load capacity C0 [N] | 9300.0 |
| Dynamic torsional moment load capacity Mt50 [Nm] | 79.0 |
| Note: Dynamic torsional moment load capacity Mt50 | Dynamic load capacities and load moments are based on a 50,000 m travel according to DIN ISO 14728-1. |
| Dynamic torsional moment load capacity Mt100 [Nm] | 63.0 |
| Note: Dynamic torsional moment load capacity Mt100 | Dynamic load capacities and load moments are based on a 100,000 m travel according to DIN ISO 14728-1. |
| Static torsional moment load capacity Mt0 [Nm] | 90 |
| Dynamic longitudinal moment load capacity ML50 [Nm] | 43.0 |
| Note: Dynamic longitudinal moment load capacity ML50 | Dynamic load capacities and load moments are based on a 50,000 m travel according to DIN ISO 14728-1. |
| Dynamic longitudinal moment load capacity ML100 [Nm] | 34.0 |
| Note: Dynamic longitudinal moment load capacity ML100 | Dynamic load capacities and load moments are based on a 100,000 m travel according to DIN ISO 14728-1. |
| Static longitudinal moment load capacity ML0 [Nm] | 49 |
| Pitch T guide rail [mm] | 60 |
| Dimension A [mm] | 34 |
| Dimension A1 [mm] | 17 |
| Dimension A2 [mm] | 15 |
| Dimension A3 [mm] | 9.5 |
| Dimension B [mm] | 58.2 |
| Dimension B tolerance [mm] | +0.5 |
| Dimension B1 [mm] | 39.2 |
| Dimension E1 [mm] | 26 |
| Dimension E2 [mm] | 26 |
| Dimension E8 [mm] | 24.55 |
| Dimension E9 [mm] | 6.7 |
| Dimension H [mm] | 24.0 |
| Dimension H1 [mm] | 19.9 |
| Dimension H2 with cover strip [mm] | 16.3 |
| Dimension H2 without cover strip [mm] | 16.2 |
| Dimension K1 [mm] | 10 |
| Dimension K2 [mm] | 11.6 |
| Dimension K3 [mm] | 3.2 |
| Dimension K4 [mm] | 3.2 |
| Dimension N3 [mm] | 6 |
| Dimension N6 [mm] | 10.3 |
| Dimension N6 tolerance [mm] | ±0.5 |
| Dimension S2 | M4 |
| Dimension S5 [mm] | 4.5 |
| Dimension S9 | M2,5x3.5 mm |
| Dimension S9 thread diameter | M2,5 |
| Dimension S9 lead [mm] | 3.5 |
| Dimension T1 min [mm] | 12 |
| Dimension V1 [mm] | 5 |
Características disponíveis na ficha oficial desta referência. Nomes técnicos e unidades do fabricante são preservados quando necessários à identificação.
O que conferir na reposição
Patins, guias, buchas e fusos têm configurações próprias de montagem e precisão. O código completo orienta a conferência com o conjunto instalado.
- Compare tamanho, formato e pontos de fixação.
- Confira pré-carga e classe de precisão quando informadas para o código.
- Verifique lubrificação, vedações e combinação com o trilho ou eixo existente.
Use R201119404 na consulta e envie uma foto legível da plaqueta. Sufixos e versões diferentes precisam de verificação antes da substituição.
Fontes para conferir esta referência
Identificação no catálogo oficial RexrothBALL RUNNER BLOCK RESIST NRII KWD-015-SNS-C0-N-0Profiled rail systemsR320103885 · PDF · EnglishBall rail systems High Precision BSHPR999000464 · PDF · EnglishR2011_size15.stp · CAD · R1622_size15.dxf · CAD ·Referências consultadas em 13 de outubro de 2026. Características e imagens se referem à identificação do produto; condições de fornecimento são confirmadas na cotação.
