R18516232XPatim linear Rexroth
Designação ROLLER RUNNER BLOCK CARBON STEEL RWD-065-FNS-C2-H-2

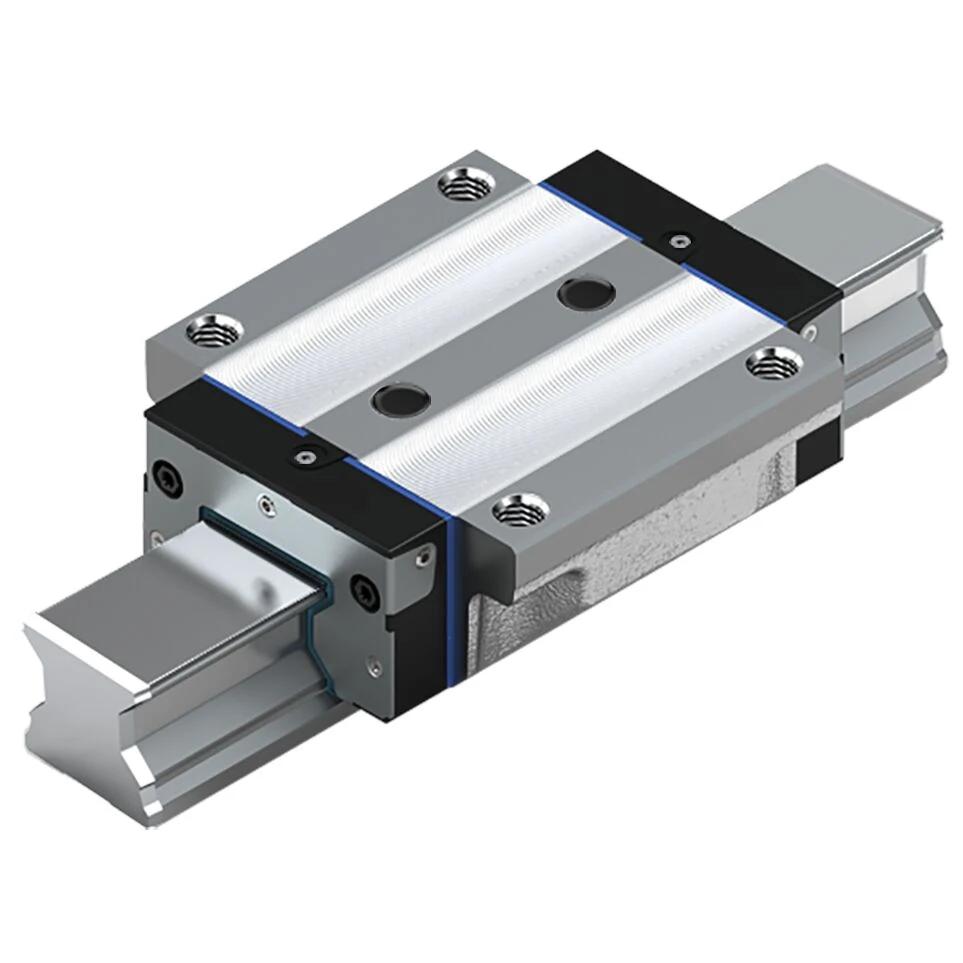

Patim linear Rexroth identificado pela referência R18516232X. Designação do fabricante: ROLLER RUNNER BLOCK CARBON STEEL RWD-065-FNS-C2-H-2. Version: Roller rail systems; Nominal size [mm]: 65.
Preço, disponibilidade e prazo sob consulta.
Identificação da referência
Características do R18516232X
| Part number | R18516232X |
|---|---|
| Designação | ROLLER RUNNER BLOCK CARBON STEEL RWD-065-FNS-C2-H-2 |
| Version | Roller rail systems |
| Nominal size [mm] | 65 |
| Formato | FNS - flange, normal, standard height |
| Modelo | High-precision roller runner block |
| Material (profiled rail systems) | Carbon steel |
| Classe de pré-carga | C2 - Medium preload |
| Classe de precisão | H - Highly accurate |
| Vedação | DS - Double-lip seal |
| Lubrication | Preserved |
| Width of runner block [mm] | 170.0 |
| Length of runner block [mm] | 207.3 |
| Height of runner block [mm] | 76.0 |
| Height runner block with guide rail [mm] | 90.0 |
| Maximum acceleration rate amax [m/s²] | 150.0 |
| Note: Max. acceleration amax | Requirement: There must be preload, even during operation under load. |
| Maximum permissible linear speed vmax [m/s] | 4.0 |
| Permissible ambient temperature (min. ... max.) | -10 °C ... +80 °C |
| Note: Permissible ambient temperature (min. ... max.) | 100°C admissible for a short time. For operation at lower minus temperatures, please consult us. |
| Friction coefficient μ | 0.0004 ... 0.001 |
| Note: Friction coefficient μ | Without friction of seal |
| Massa [kg] | 11.63 |
| Dynamic load capacity C50 [N] | 292000.0 |
| Note: dynamic load capacity C50 | Dynamic load capacities and load moments are based on a 50,000 m travel according to DIN ISO 14728-1. |
| Dynamic load capacity C100 [N] | 237200.0 |
| Note: dynamic load capacity C100 | Dynamic load capacities and load moments are based on a 100,000 m travel according to DIN ISO 14728-1. |
| Static load capacity C0 [N] | 456300.0 |
| Dynamic torsional moment load capacity Mt50 [Nm] | 10400.0 |
| Note: Dynamic torsional moment load capacity Mt50 | Dynamic load capacities and load moments are based on a 50,000 m travel according to DIN ISO 14728-1. |
| Dynamic torsional moment load capacity Mt100 [Nm] | 8430.0 |
| Note: Dynamic torsional moment load capacity Mt100 | Dynamic load capacities and load moments are based on a 100,000 m travel according to DIN ISO 14728-1. |
| Static torsional moment load capacity Mt0 [Nm] | 16210 |
| Dynamic longitudinal moment load capacity ML50 [Nm] | 6470.0 |
| Note: Dynamic longitudinal moment load capacity ML50 | Dynamic load capacities and load moments are based on a 50,000 m travel according to DIN ISO 14728-1. |
| Dynamic longitudinal moment load capacity ML100 [Nm] | 5260.0 |
| Note: Dynamic longitudinal moment load capacity ML100 | Dynamic load capacities and load moments are based on a 100,000 m travel according to DIN ISO 14728-1. |
| Static longitudinal moment load capacity ML0 [Nm] | 10120 |
| Note: Friction force FR | Guideline value for frictional drags of the complete, sealed and lubricated roller runner block. |
| Pitch T guide rail [mm] | 75 |
| Dimension A [mm] | 170 |
| Dimension A1 [mm] | 85 |
| Dimension A2 [mm] | 63 |
| Dimension A3 [mm] | 53.5 |
| Dimension B [mm] | 207.3 |
| Dimension B1 [mm] | 146 |
| Dimension diameter S5 | 18 |
| Dimension E1 [mm] | 142 |
| Dimension E2 [mm] | 110 |
| Dimension E3 [mm] | 82 |
| Dimension E8 [mm] | 35 |
| Dimension E8.1 [mm] | 93 |
| Dimension E9 [mm] | 9.3 |
| Dimension E9.1 [mm] | 26 |
| Dimension H [mm] | 90.0 |
| Dimension H1 [mm] | 76 |
| Dimension H2 with cover strip [mm] | 58.15 |
| Dimension H2 without cover strip [mm] | 57.85 |
| Dimension K1 [mm] | 30 |
| Dimension K2 [mm] | 33 |
| Dimension N1 [mm] | 23 |
| Dimension N2 [mm] | 21.5 |
| Dimension N6 [mm] | 36.5 |
| Dimension N6 tolerance [mm] | ±0.5 |
| Dimension S1 with thread diameter [mm] | 14.6 |
| Dimension S2 | M16 |
| Dimension S9 | M4 |
| Dimension S9 thread diameter | M4 |
| Dimension T1 min [mm] | 21 |
| Dimension V1 [mm] | 15.6 |
| Dimension V1 with tolerance | 15,6 mm ±1,2 |
| Dimension V1 tolerance [mm] | ±1.2 |
| Note: Dimension T | Dimension T = Rail separation of the roller guide rail |
