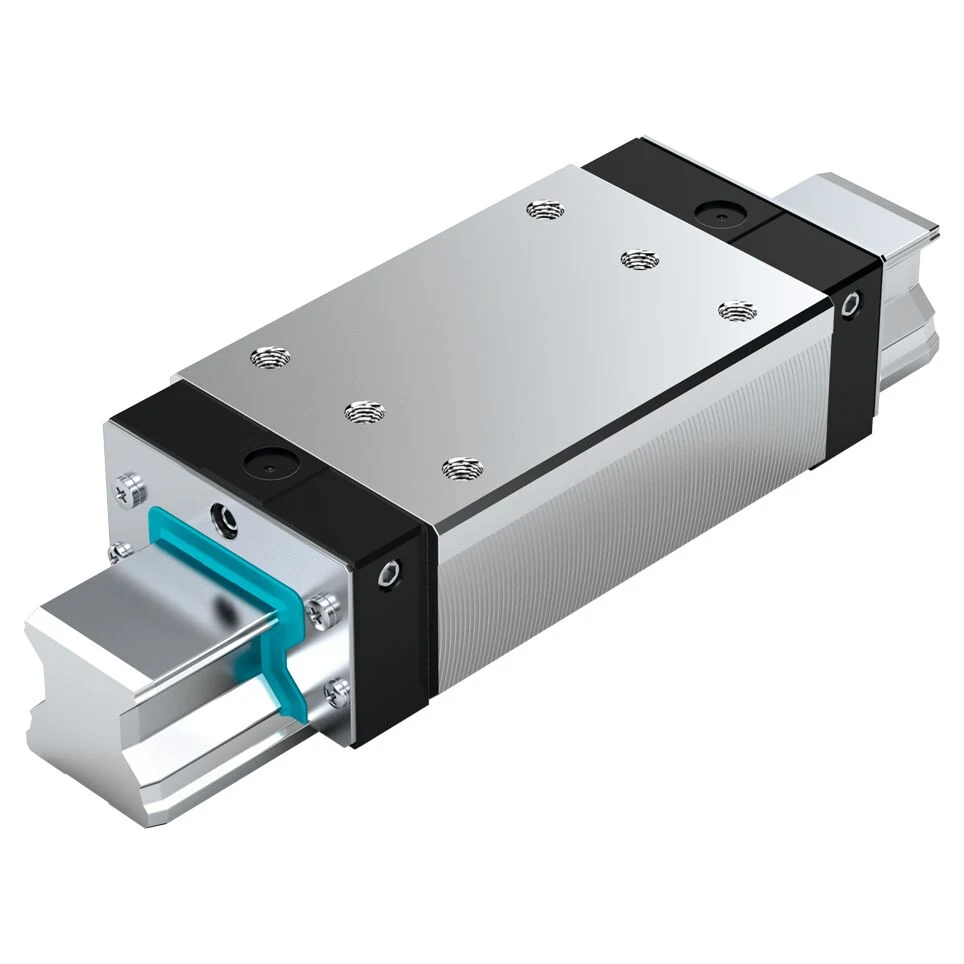

R182462210Patim linear Rexroth
Designação ROLLER RUNNER BLOCK CARBON STEEL RWA-065-SLS-C2-P-2
Patim linear Rexroth identificado pela referência R182462210. Designação do fabricante: ROLLER RUNNER BLOCK CARBON STEEL RWA-065-SLS-C2-P-2. Version: Roller rail systems; Nominal size [mm]: 65.
Preço, disponibilidade e prazo sob consulta.
Identificação da referência
Características do R182462210
| Part number | R182462210 |
|---|---|
| Designação | ROLLER RUNNER BLOCK CARBON STEEL RWA-065-SLS-C2-P-2 |
| Version | Roller rail systems |
| Nominal size [mm] | 65 |
| Formato | SLS - slimline, long, standard height |
| Modelo | High-precision roller runner block |
| Material (profiled rail systems) | Carbon steel |
| Classe de pré-carga | C2 - Medium preload |
| Classe de precisão | P - Precise |
| Vedação | SS - Standard seal |
| Lubrication | With preservation and without initial lubrication |
| Width of runner block [mm] | 126.0 |
| Length of runner block [mm] | 254.0 |
| Height of runner block [mm] | 76.0 |
| Height runner block with guide rail [mm] | 90.0 |
| Dynamic load capacity C [N] | 265500.0 |
| Note: Dynamic load capacity C | Determination of the dynamic load capacities and load moments is based on a 100,000 m travel as per DIN ISO 14728-1. Often only 50,000 m are actually stipulated. For comparison: Multiply values C, Mt and ML from the table by 1.23. |
| Maximum acceleration rate amax [m/s²] | 150.0 |
| Note: Max. acceleration amax | Requirement: There must be preload, even during operation under load. |
| Maximum permissible linear speed vmax [m/s] | 3.0 |
| Note: Maximum permissible speed vmax | Possible speeds of up to 4 m/s. Service life is limited by heightened stress to plastic parts. |
| Dynamic torsional moment load capacity Mt [Nm] | 9410.0 |
| Note: Dynamic torsional moment load capacity Mt | Determination of the dynamic load capacities and load moments is based on a 100,000 m travel as per DIN ISO 14728-1. Often only 50,000 m are actually stipulated. For comparison: Multiply values C, Mt and ML from the table by 1.23. |
| Dynamic longitudinal moment load capacity ML [Nm] | 7960.0 |
| Note: Dynamic longitudinal moment load capacity ML | Determination of the dynamic load capacities and load moments is based on a 100,000 m travel as per DIN ISO 14728-1. Often only 50,000 m are actually stipulated. For comparison: Multiply values C, Mt and ML from the table by 1.23. |
| Permissible ambient temperature (min. ... max.) | - 10 °C ... + 80 °C |
| Note: Permissible ambient temperature (min. ... max.) | 100 °C admissible for short time. For operation at lower minus temperatures, please consult us. |
| Friction coefficient μ | 0,0004 ... 0,001 |
| Note: Friction coefficient μ | Without friction of seal |
| Massa [kg] | 12 |
| Static load capacity C0 [N] | 525600.0 |
| Static torsional moment load capacity Mt0 [Nm] | 18630 |
| Static longitudinal moment load capacity ML0 [Nm] | 15760 |
| Note: Friction force FR | Guideline value for frictional drags of the complete, sealed and lubricated roller runner block. |
| Mass m [g] | 12 |
| Dimension A [mm] | 126 |
| Dimension A1 [mm] | 63 |
| Dimension A2 [mm] | 63 |
| Dimension A3 [mm] | 31.5 |
| Dimension B [mm] | 254 |
| Dimension B1 [mm] | 194 |
| Dimension B2 [mm] | 258.5 |
| Dimension B3 [mm] | 264 |
| Dimension diameter S5 | 18 |
| Dimension E1 (profiled rail systems) | 76 |
| Dimension E2 [mm] | 120 |
| Dimension E8 [mm] | 35 |
| Dimension E9 [mm] | 9.3 |
| Dimension H (to be deleted) [mm] | 90 |
| Dimension H1 [mm] | 76 |
| Dimension H2 with cover strip [mm] | 58.15 |
| Dimension H2 without cover strip [mm] | 57.85 |
| Dimension K1 [mm] | 48.8 |
| Dimension K2 [mm] | 52 |
| Dimension N3 [mm] | 21 |
| Dimension N6 [mm] | 36.5 |
| Dimension N6 tolerance [mm] | ±0.5 |
| Dimension S2 | M16 |
| Dimension S9 | M4 |
| Dimension S9 thread diameter | M4 |
| Dimension T2 [mm] | 75 |
| Dimension V1 [mm] | 15 |
Características disponíveis na ficha oficial desta referência. Nomes técnicos e unidades do fabricante são preservados quando necessários à identificação.
O que conferir na reposição
Patins, guias, buchas e fusos têm configurações próprias de montagem e precisão. O código completo orienta a conferência com o conjunto instalado.
- Compare tamanho, formato e pontos de fixação.
- Confira pré-carga e classe de precisão quando informadas para o código.
- Verifique lubrificação, vedações e combinação com o trilho ou eixo existente.
Use R182462210 na consulta e envie uma foto legível da plaqueta. Sufixos e versões diferentes precisam de verificação antes da substituição.
Fontes para conferir esta referência
Identificação no catálogo oficial RexrothROLLER RUNNER BLOCK CARBON STEEL RWA-065-SLS-C2-P-2Referências consultadas em 13 de outubro de 2026. Características e imagens se referem à identificação do produto; condições de fornecimento são confirmadas na cotação.
