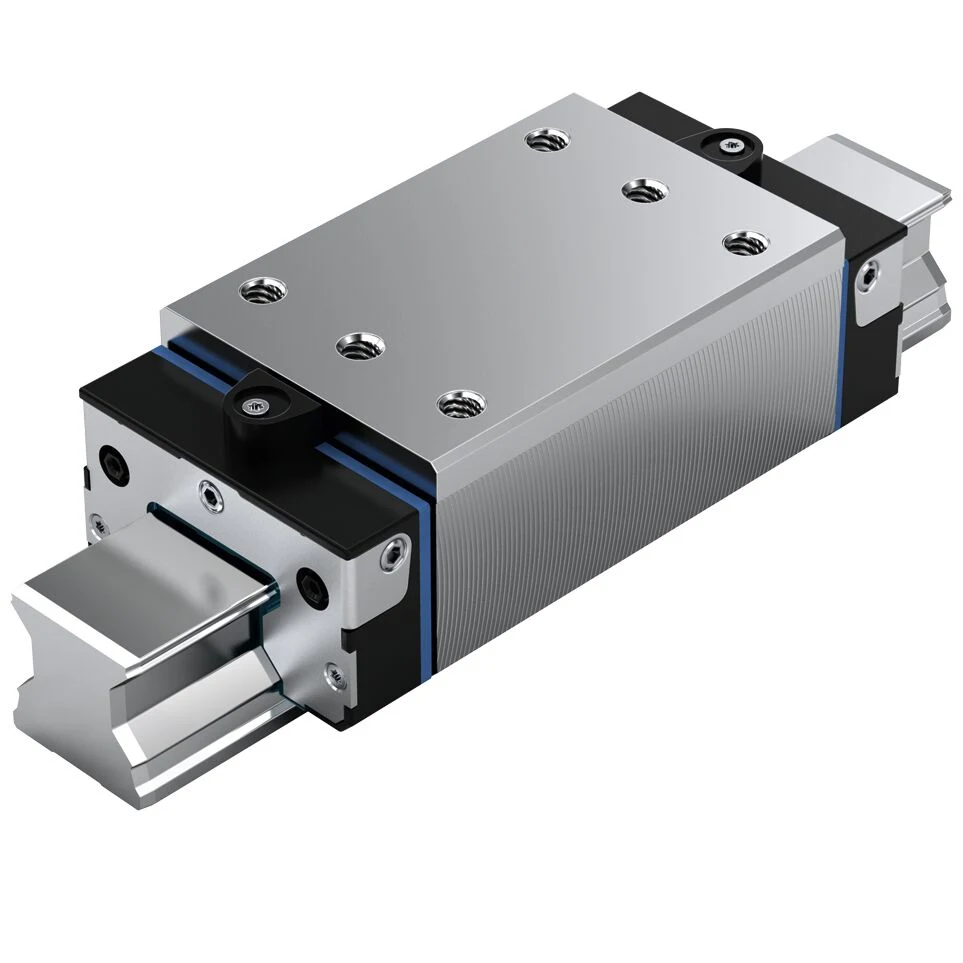

R18242312XPatim linear Rexroth
Designação ROLLER RUNNER BLOCK CARBON STEEL RWD-025-SLH-C3-S-2
Patim linear Rexroth identificado pela referência R18242312X. Designação do fabricante: ROLLER RUNNER BLOCK CARBON STEEL RWD-025-SLH-C3-S-2. Version: Roller rail systems; Nominal size [mm]: 25.
Preço, disponibilidade e prazo sob consulta.
Identificação da referência
Características do R18242312X
| Part number | R18242312X |
|---|---|
| Designação | ROLLER RUNNER BLOCK CARBON STEEL RWD-025-SLH-C3-S-2 |
| Version | Roller rail systems |
| Nominal size [mm] | 25 |
| Formato | SLH - slimline, long, high |
| Modelo | High-precision roller runner block |
| Material (profiled rail systems) | Carbon steel |
| Classe de pré-carga | C3 - High preload |
| Classe de precisão | SP - Super precise |
| Vedação | DS - Double-lip seal |
| Lubrication | Preserved |
| Width of runner block [mm] | 48.0 |
| Length of runner block [mm] | 115.0 |
| Height of runner block [mm] | 34.0 |
| Height runner block with guide rail [mm] | 40.0 |
| Maximum acceleration rate amax [m/s²] | 150.0 |
| Note: Max. acceleration amax | Requirement: There must be preload, even during operation under load. |
| Maximum permissible linear speed vmax [m/s] | 4.0 |
| Permissible ambient temperature (min. ... max.) | -10 °C ... +80 °C |
| Note: Permissible ambient temperature (min. ... max.) | 100°C admissible for a short time. For operation at lower minus temperatures, please consult us. |
| Friction coefficient μ | 0.0004 ... 0.001 |
| Note: Friction coefficient μ | Without friction of seal |
| Massa [kg] | 0.8 |
| Dynamic load capacity C50 [N] | 41000.0 |
| Note: dynamic load capacity C50 | Dynamic load capacities and load moments are based on a 50,000 m travel according to DIN ISO 14728-1. |
| Dynamic load capacity C100 [N] | 33300.0 |
| Note: dynamic load capacity C100 | Dynamic load capacities and load moments are based on a 100,000 m travel according to DIN ISO 14728-1. |
| Static load capacity C0 [N] | 76400.0 |
| Dynamic torsional moment load capacity Mt50 [Nm] | 530.0 |
| Note: Dynamic torsional moment load capacity Mt50 | Dynamic load capacities and load moments are based on a 50,000 m travel according to DIN ISO 14728-1. |
| Dynamic torsional moment load capacity Mt100 [Nm] | 432.0 |
| Note: Dynamic torsional moment load capacity Mt100 | Dynamic load capacities and load moments are based on a 100,000 m travel according to DIN ISO 14728-1. |
| Static torsional moment load capacity Mt0 [Nm] | 990 |
| Dynamic longitudinal moment load capacity ML50 [Nm] | 520.0 |
| Note: Dynamic longitudinal moment load capacity ML50 | Dynamic load capacities and load moments are based on a 50,000 m travel according to DIN ISO 14728-1. |
| Dynamic longitudinal moment load capacity ML100 [Nm] | 420.0 |
| Note: Dynamic longitudinal moment load capacity ML100 | Dynamic load capacities and load moments are based on a 100,000 m travel according to DIN ISO 14728-1. |
| Static longitudinal moment load capacity ML0 [Nm] | 970 |
| Note: Friction force FR | Guideline value for frictional drags of the complete, sealed and lubricated roller runner block. |
| Pitch T guide rail [mm] | 30 |
| Dimension A [mm] | 48 |
| Dimension A1 [mm] | 24 |
| Dimension A2 [mm] | 23 |
| Dimension A3 [mm] | 12 |
| Dimension B [mm] | 115 |
| Dimension B1 [mm] | 81.5 |
| Dimension diameter S5 | 7 |
| Dimension E1 [mm] | 35 |
| Dimension E2 [mm] | 50 |
| Dimension E8 [mm] | 33.4 |
| Dimension E9 [mm] | 12.3 |
| Dimension H [mm] | 40.0 |
| Dimension H1 [mm] | 34 |
| Dimension H2 with cover strip [mm] | 23.6 |
| Dimension H2 without cover strip [mm] | 23.4 |
| Dimension K1 [mm] | 20.55 |
| Dimension N3 [mm] | 8 |
| Dimension N5 [mm] | 9.5 |
| Dimension N6 [mm] | 14.3 |
| Dimension N6 tolerance [mm] | ±0.5 |
| Dimension S2 | M6 |
| Dimension S9 | M3 |
| Dimension S9 thread diameter | M3 |
| Dimension T1 min [mm] | 13 |
| Dimension V1 [mm] | 7.5 |
| Note: Dimension T | Dimension T = Rail separation of the roller guide rail |
Características disponíveis na ficha oficial desta referência. Nomes técnicos e unidades do fabricante são preservados quando necessários à identificação.
O que conferir na reposição
Patins, guias, buchas e fusos têm configurações próprias de montagem e precisão. O código completo orienta a conferência com o conjunto instalado.
- Compare tamanho, formato e pontos de fixação.
- Confira pré-carga e classe de precisão quando informadas para o código.
- Verifique lubrificação, vedações e combinação com o trilho ou eixo existente.
Use R18242312X na consulta e envie uma foto legível da plaqueta. Sufixos e versões diferentes precisam de verificação antes da substituição.
Fontes para conferir esta referência
Identificação no catálogo oficial RexrothROLLER RUNNER BLOCK CARBON STEEL RWD-025-SLH-C3-S-2Profiled rail systemsR320103885 · PDF · EnglishRoller rail systems High Precision RSHPR999000353 · PDF · EnglishRWD_025_SLH.stp · CAD · RWD_025_SLH.igs · CAD ·Referências consultadas em 13 de outubro de 2026. Características e imagens se referem à identificação do produto; condições de fornecimento são confirmadas na cotação.
