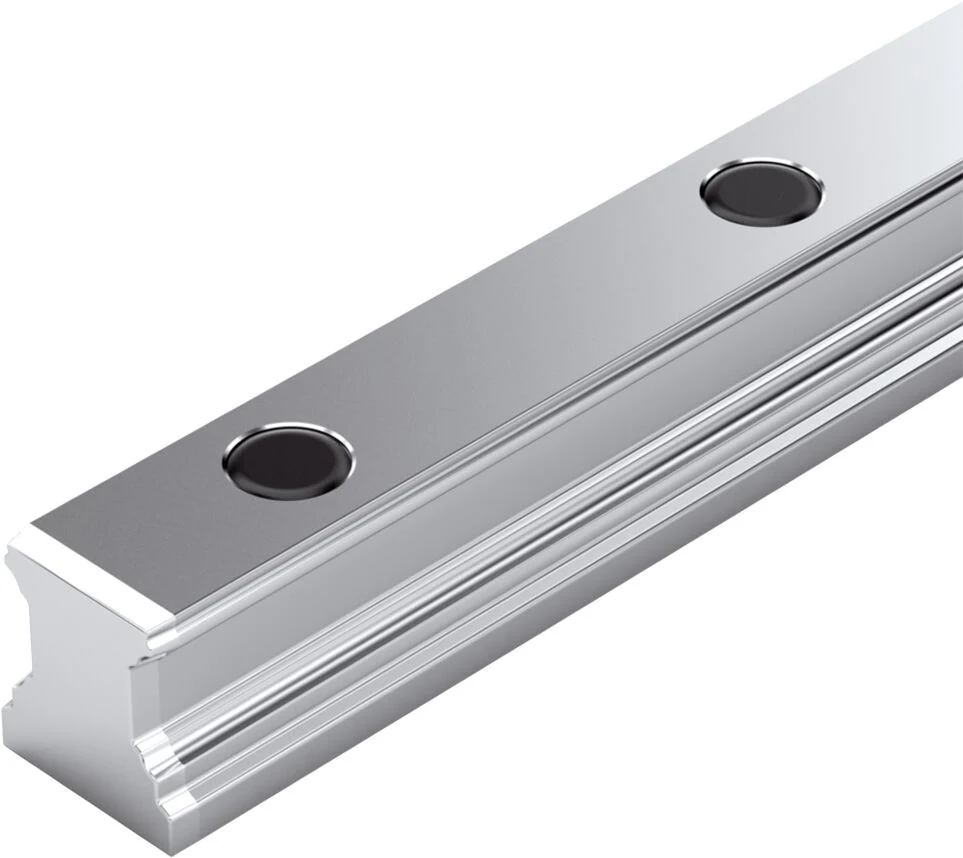

R160520431Guia linear Rexroth
Designação BALL GUIDE RAIL CARBON STEEL KSA-025-SNS-N-MA-AK
Guia linear Rexroth identificado pela referência R160520431. Designação do fabricante: BALL GUIDE RAIL CARBON STEEL KSA-025-SNS-N-MA-AK. Version: Ball rail system; Nominal size [mm]: 25.
Preço, disponibilidade e prazo sob consulta.
Identificação da referência
Características do R160520431
| Part number | R160520431 |
|---|---|
| Designação | BALL GUIDE RAIL CARBON STEEL KSA-025-SNS-N-MA-AK |
| Version | Ball rail system |
| Nominal size [mm] | 25 |
| Formato | SNS - Standard guide rail |
| Material (profiled rail systems) | Carbon steel |
| Classe de precisão | N - Normal |
| Guide rail mounting | For bolting from above |
| Guide rail cover | Plastic caps |
| Max. length Lmax [mm] | 5816.0 |
| Note: Lmax | Available on request |
| Minimum length Lmin [mm] | 80.0 |
| Number of holes nB | 64 |
| Number of sections | 1-piece |
| Mass m (kg/m) [kg/m] | 3.2 |
| Permissible ambient temperature (min. ... max.) | -10 °C ... +80 °C |
| Note: Permissible ambient temperature (min. ... max.) | 100 °C admissible for short time. For operation at negative temperatures, please consult us. |
| Massa [kg] | 13.2 |
| Recommended rail length | L = n B • T ‒ 4 mm |
| Product information | Please configure the product to add it to the shopping cart. |
| Pitch T guide rail [mm] | 60 |
| Dimension A2 [mm] | 23 |
| Dimension D [mm] | 11 |
| Dimension H2 without cover strip [mm] | 24.25 |
| Dimension N6 [mm] | 15.2 |
| Dimension N6 tolerance [mm] | ±0.5 |
| Dimension S5 [mm] | 7 |
| Dimension T [mm] | 60 |
| Dimension T1 max [mm] | 50 |
| Dimension T1 min [mm] | 10 |
| Dimension T1 s [mm] | 28 |
| Note: Dimensions T1 s | Preferred dimension T1 S with tolerances ± 0.75 recommended. |
| Height of guide rail H2 [mm] | 24.25 |
Características disponíveis na ficha oficial desta referência. Nomes técnicos e unidades do fabricante são preservados quando necessários à identificação.
O que conferir na reposição
Patins, guias, buchas e fusos têm configurações próprias de montagem e precisão. O código completo orienta a conferência com o conjunto instalado.
- Compare tamanho, formato e pontos de fixação.
- Confira pré-carga e classe de precisão quando informadas para o código.
- Verifique lubrificação, vedações e combinação com o trilho ou eixo existente.
Use R160520431 na consulta e envie uma foto legível da plaqueta. Sufixos e versões diferentes precisam de verificação antes da substituição.
Fontes para conferir esta referência
Identificação no catálogo oficial RexrothBALL GUIDE RAIL CARBON STEEL KSA-025-SNS-N-MA-AKProfiled rail systemsR320103885 · PDF · EnglishBall rail systems High Precision BSHPR999000464 · PDF · EnglishReferências consultadas em 13 de outubro de 2026. Características e imagens se referem à identificação do produto; condições de fornecimento são confirmadas na cotação.
