R108561220Bucha linear Rexroth
Designação LINEAR-SET LSAT-A-12-DD

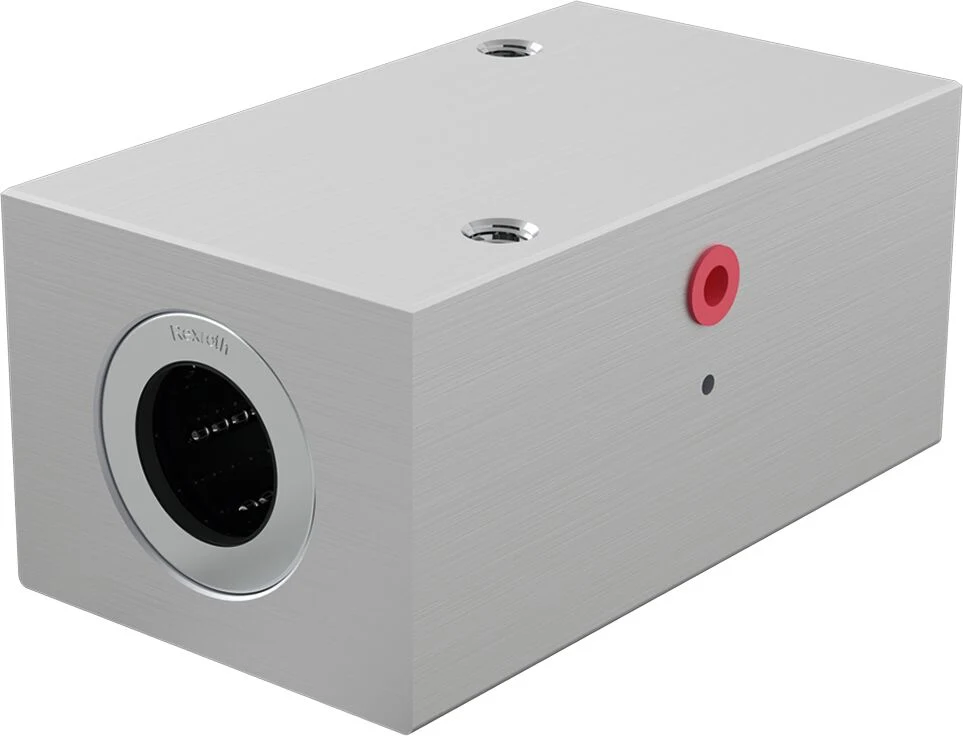

Bucha linear Rexroth identificado pela referência R108561220. Designação do fabricante: LINEAR-SET LSAT-A-12-DD. Shaft diameter d [mm]: 12.0; Format of linear bushings: T - Tandem.
Preço, disponibilidade e prazo sob consulta.
Identificação da referência
Características do R108561220
| Part number | R108561220 |
|---|---|
| Designação | LINEAR-SET LSAT-A-12-DD |
| Shaft diameter d [mm] | 12.0 |
| Format of linear bushings | T - Tandem |
| Series | Super A (with self-alignment feature) |
| Tipo | Linear set |
| Dynamic load capacity C [N] | 1660.0 |
| Note: Dynamic load capacity C | Load capacity when both linear bushings are under equal load. The load capacities apply for the main direction of loading. If the direction of loading is not the main direction of loading, the load capacities must be multiplied by the following factors: Ø d 10 to 16: f = 0.82, f 0 = 0.86, Ø d 20 to 50: f = 0.82, f 0 = 0.78 |
| Maximum acceleration rate amax [m/s²] | 150.0 |
| Maximum permissible linear speed vmax [m/s] | 3.0 |
| Note: Maximum permissible speed vmax | Speeds of up to 5 m/s possible. Service life is limited by heightened wear to plastic parts. Tests have shown total travel from 50 • 10 5 m to 100 • 10 5 m without failure. |
| Dynamic longitudinal moment load capacity ML [Nm] | 26.0 |
| Outer diameter D [mm] | 22.0 |
| Permissible ambient temperature (min. ... max.) | -10 °C ... +80 °C |
| Massa [kg] | 0.27 |
| Static load capacity C0 [N] | 980.0 |
| Note: Static load capacity C0 | Load capacity when both linear bushings are under equal load. The load capacities apply for the main direction of loading. If the direction of loading is not the main direction of loading, the load capacities must be multiplied by the following factors: Ø d 10 to 16: f = 0.82, f 0 = 0.86, Ø d 20 to 50: f = 0.82, f 0 = 0.78 |
| Static longitudinal moment load capacity ML0 [Nm] | 16 |
| Note: Friction force FR | Frictional drags generated by linear bushings with integrated wiper seals on two sides when not under radial load. The frictional drags depend on speed and lubrication. |
| Breakaway force [N] | 1.5 |
| Dimension B [mm] | 42 |
| Dimension D [mm] | 22 |
| Dimension E1 [mm] | 40 |
| Dimension E2 [mm] | 30 |
| Dimension H [mm] | 18.0 |
| Dimension H1 [mm] | 35 |
| Dimension H3 [mm] | 10 |
| Dimension L [mm] | 76 |
| Dimension N [mm] | 13 |
| Dimension N1 [mm] | 28 |
| Dimension S [mm] | 5.3 |
