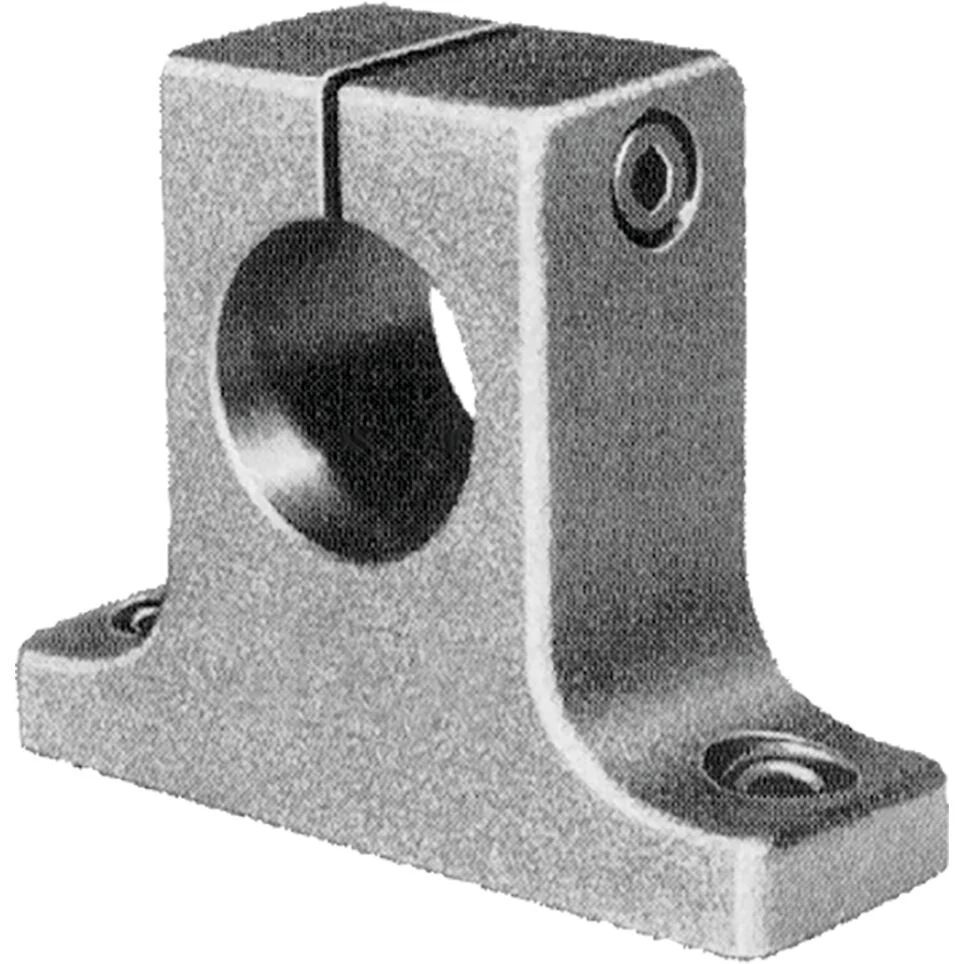

R105501200Suporte de eixo Rexroth
Designação SHAFT SUPPORT BLOCK WBS-12
Suporte de eixo Rexroth identificado pela referência R105501200. Designação do fabricante: SHAFT SUPPORT BLOCK WBS-12. Accessories for linear bushings: Shaft support blocks; Shaft diameter d [mm]: 12.0.
Preço, disponibilidade e prazo sob consulta.
Identificação da referência
Características do R105501200
| Part number | R105501200 |
|---|---|
| Designação | SHAFT SUPPORT BLOCK WBS-12 |
| Accessories for linear bushings | Shaft support blocks |
| Shaft diameter d [mm] | 12.0 |
| Tipo | Shaft support block |
| Housing material | Spheroidal graphite cast iron and steel |
| Massa [kg] | 0.07 |
| Dimension A [mm] | 42 |
| Dimension A1 [mm] | 20 |
| Dimension B [mm] | 12 |
| Dimension d H8 [mm] | 12 |
| Dimension E [mm] | 32 |
| Dimension H [mm] | 20.0 |
| Dimension H1 [mm] | 35 |
| Dimension S [mm] | 5.5 |
| Dimension SW [mm] | 3 |
| Dimension V [mm] | 5.5 |
| Note: Dimension H1 | Tolerance ISO 8062-3 - DCTG 11. |
Características disponíveis na ficha oficial desta referência. Nomes técnicos e unidades do fabricante são preservados quando necessários à identificação.
O que conferir na reposição
Patins, guias, buchas e fusos têm configurações próprias de montagem e precisão. O código completo orienta a conferência com o conjunto instalado.
- Compare tamanho, formato e pontos de fixação.
- Confira pré-carga e classe de precisão quando informadas para o código.
- Verifique lubrificação, vedações e combinação com o trilho ou eixo existente.
Use R105501200 na consulta e envie uma foto legível da plaqueta. Sufixos e versões diferentes precisam de verificação antes da substituição.
Fontes para conferir esta referência
Identificação no catálogo oficial RexrothSHAFT SUPPORT BLOCK WBS-12Linear Bushings and ShaftsR320103669 · PDF · German,English,French,ItalianLinear bushingsR999000467 · PDF · EnglishR105501200.dxf · CAD · R105501200.igs · CAD ·Referências consultadas em 13 de outubro de 2026. Características e imagens se referem à identificação do produto; condições de fornecimento são confirmadas na cotação.
