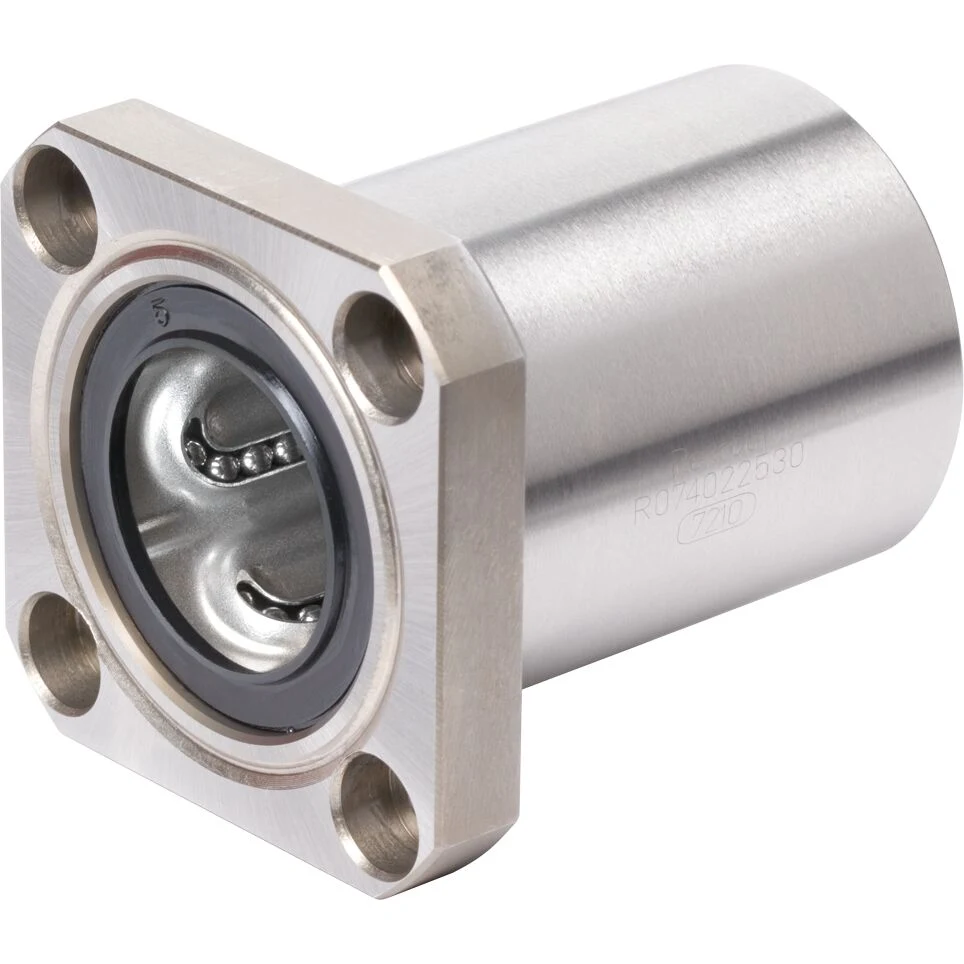

R074053000Bucha linear Rexroth
Designação FLANGE LINEAR BUSHING KBMF-30-DD
Bucha linear Rexroth identificado pela referência R074053000. Designação do fabricante: FLANGE LINEAR BUSHING KBMF-30-DD. Shaft diameter d [mm]: 30.0; Version: Normal.
Preço, disponibilidade e prazo sob consulta.
Identificação da referência
Características do R074053000
| Part number | R074053000 |
|---|---|
| Designação | FLANGE LINEAR BUSHING KBMF-30-DD |
| Shaft diameter d [mm] | 30.0 |
| Version | Normal |
| Format of linear bushings | F - Flange |
| Series | Standard (metal) |
| Tipo | Linear bushing |
| Vedação | 2 integrated wiper seals |
| Lubrication | Not lubricated |
| Maximum dynamic load capacity Cmax [N] | 1320.0 |
| Maximum acceleration rate amax [m/s²] | 100.0 |
| Maximum permissible linear speed vmax [m/s] | 2.5 |
| Length of linear bushing [mm] | 68.0 |
| Outer diameter D [mm] | 47.0 |
| Permissible ambient temperature (min. ... max.) | -10 °C ... +80 °C |
| Note: Permissible ambient temperature (min. ... max.) | Higher temperatures are only admissible at linear bushings without wiper seals with ball retainers made of steel. Make allowance for reductions in load capacity. |
| Massa [kg] | 0.48 |
| Note: Maximum dynamic load capacity Cmax | The dynamic load capacities are based on a total travel of 100,000 m. When based on 50,000 m, the C values in the table are to be multiplied by 1.26. |
| Note: Minimum dynamic load capacity Cmin | The dynamic load capacities are based on a total travel of 100,000 m. When based on 50,000 m, the C values in the table are to be multiplied by 1.26. |
| Note: Shaft radial clearance h6 | Determined from working bore diameter and shaft tolerance statistics. Recommended housing bore tolerance: H6 or H7. |
| Note: Friction force FR | Frictional drags generated by linear bushings with integrated wiper seals on two sides when not under radial load. The frictional drags depend on speed and lubrication. |
| Breakaway force [N] | 18 |
| Dimension B [mm] | 60 |
| Dimension D [mm] | 47 |
| Dimension D1 [mm] | 76 |
| Dimension D2 [mm] | 62 |
| Dimension L [mm] | 68 |
| Dimension L tolerance [mm] | ±0.3 |
| Dimension L1 [mm] | 10 |
| Dimension S [mm] | 6.6 |
| Dimension V [mm] | 6.1 |
Características disponíveis na ficha oficial desta referência. Nomes técnicos e unidades do fabricante são preservados quando necessários à identificação.
O que conferir na reposição
Patins, guias, buchas e fusos têm configurações próprias de montagem e precisão. O código completo orienta a conferência com o conjunto instalado.
- Compare tamanho, formato e pontos de fixação.
- Confira pré-carga e classe de precisão quando informadas para o código.
- Verifique lubrificação, vedações e combinação com o trilho ou eixo existente.
Use R074053000 na consulta e envie uma foto legível da plaqueta. Sufixos e versões diferentes precisam de verificação antes da substituição.
Fontes para conferir esta referência
Identificação no catálogo oficial RexrothFLANGE LINEAR BUSHING KBMF-30-DDLinear Bushings and ShaftsR320103669 · PDF · German,English,French,ItalianLinear bushingsR999000467 · PDF · EnglishR074053000.stp · CAD · R074053000.igs · CAD ·Referências consultadas em 13 de outubro de 2026. Características e imagens se referem à identificação do produto; condições de fornecimento são confirmadas na cotação.
