Rexroth · Guias e movimento linear

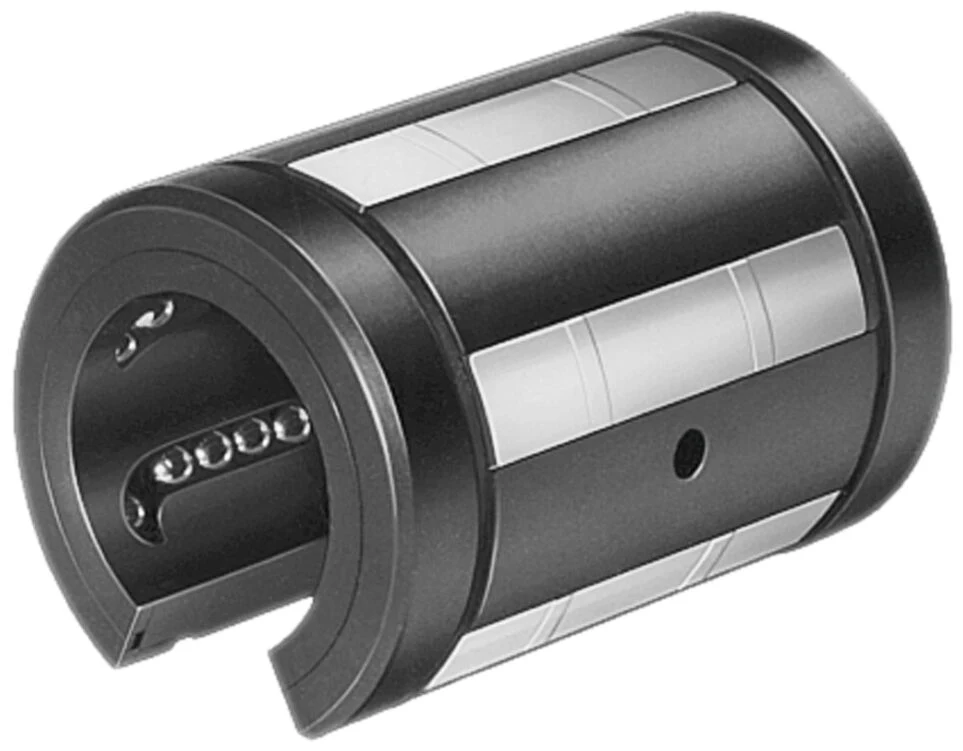

R067323040Bucha linear Rexroth
Designação SUPER LINEAR BUSHING KBB-O-30-DD
Bucha linear Rexroth identificado pela referência R067323040. Designação do fabricante: SUPER LINEAR BUSHING KBB-O-30-DD. Shaft diameter d [mm]: 30.0; Version: Normal.
Preço, disponibilidade e prazo sob consulta.
Identificação da referência
Características do R067323040
| Part number | R067323040 |
|---|---|
| Designação | SUPER LINEAR BUSHING KBB-O-30-DD |
| Shaft diameter d [mm] | 30.0 |
| Version | Normal |
| Format of linear bushings | O - Open |
| Series | Super B (no self-alignment feature) |
| Tipo | Linear bushing |
| Vedação | 2 integrated wiper seals |
| Lubrication | Not lubricated |
| Dynamic load capacity C [N] | 5020.0 |
| Note: Dynamic load capacity C | The load capacities apply for the main direction of loading. |
| Maximum acceleration rate amax [m/s²] | 150.0 |
| Maximum permissible linear speed vmax [m/s] | 3.0 |
| Note: Maximum permissible speed vmax | Speeds of up to 5 m/s possible. Service life is limited by heightened wear to plastic parts. Tests have shown total travel from 50 • 10 5 m to 100 • 10 5 m without failure. |
| Length of linear bushing [mm] | 68.0 |
| Outer diameter D [mm] | 47.0 |
| Permissible ambient temperature (min. ... max.) | -10 °C ... +80 °C |
| Friction coefficient μ | 0.001 ... 0.0025 |
| Note: Friction coefficient μ | Friction coefficients of unsealed linear bushings when lubricated with oil. The friction coefficient is lowest under heavy load, but can still be above the specified value even under a low load. |
| Massa [kg] | 0.18 |
| Static load capacity C0 [N] | 2880.0 |
| Note: Static load capacity C0 | The load capacities apply for the main direction of loading. |
| Note: Breakaway force | One wiper seal: Multiply value with factor 0.5 |
| Note: Friction force FR | 1. One wiper seal: Multiply value with factor 0.5 2. Frictional drags generated by linear bushings with integrated wiper seals on two sides when not under radial load. The frictional drags depend on speed and lubrication. |
| Breakaway force [N] | 6 |
| Dimension C h13 [mm] | 68 |
| Dimension C1 H13 [mm] | 51.7 |
| Dimension C2 [mm] | 1.85 |
| Dimension D [mm] | 47 |
| Dimension E [mm] | 14 |
| Note: Dimension E | Lower limit relative to Ø d. |
| Angle α [°] | 57 |
Características disponíveis na ficha oficial desta referência. Nomes técnicos e unidades do fabricante são preservados quando necessários à identificação.
O que conferir na reposição
Patins, guias, buchas e fusos têm configurações próprias de montagem e precisão. O código completo orienta a conferência com o conjunto instalado.
- Compare tamanho, formato e pontos de fixação.
- Confira pré-carga e classe de precisão quando informadas para o código.
- Verifique lubrificação, vedações e combinação com o trilho ou eixo existente.
Use R067323040 na consulta e envie uma foto legível da plaqueta. Sufixos e versões diferentes precisam de verificação antes da substituição.
Fontes para conferir esta referência
Identificação no catálogo oficial RexrothSUPER LINEAR BUSHING KBB-O-30-DDLinear Bushings and ShaftsR320103669 · PDF · German,English,French,ItalianLinear bushingsR999000467 · PDF · EnglishR067313040.stp · CAD · R067323040.dwg · CAD ·Referências consultadas em 13 de outubro de 2026. Características e imagens se referem à identificação do produto; condições de fornecimento são confirmadas na cotação.
