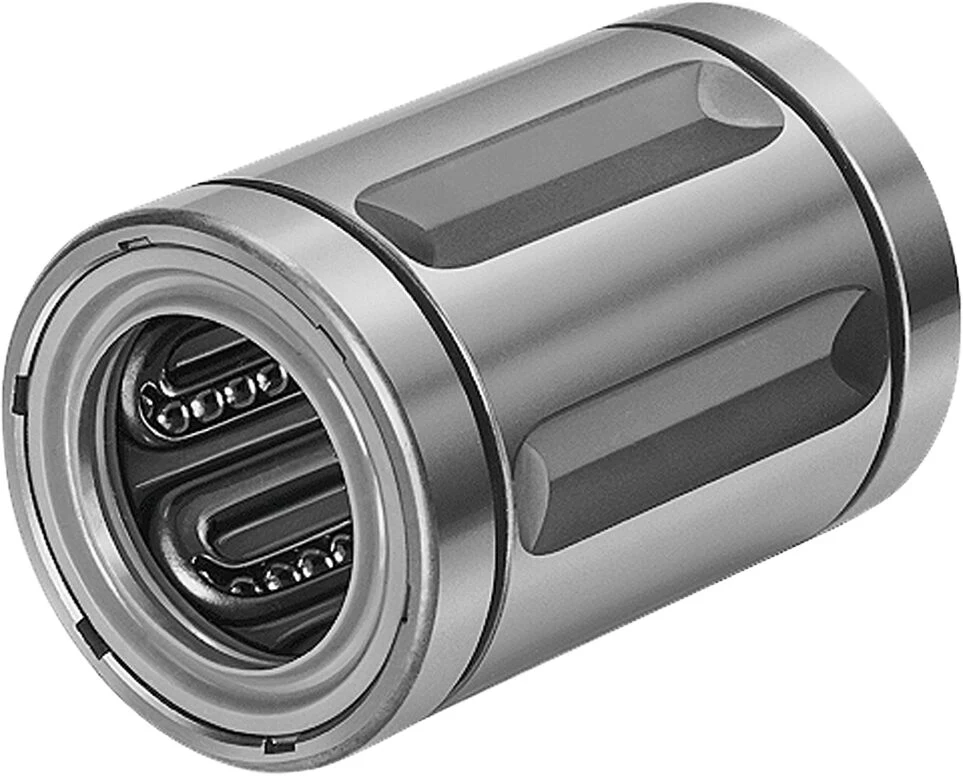

R060201610Bucha linear Rexroth
Designação STANDARD LINEAR BUSHING KBM-16-DD
Bucha linear Rexroth identificado pela referência R060201610. Designação do fabricante: STANDARD LINEAR BUSHING KBM-16-DD. Shaft diameter d [mm]: 16.0; Version: Normal.
Preço, disponibilidade e prazo sob consulta.
Identificação da referência
Características do R060201610
| Part number | R060201610 |
|---|---|
| Designação | STANDARD LINEAR BUSHING KBM-16-DD |
| Shaft diameter d [mm] | 16.0 |
| Version | Normal |
| Format of linear bushings | – Closed |
| Series | Standard (metal) |
| Tipo | Linear bushing |
| Vedação | 2 integrated wiper seals |
| Lubrication | Not lubricated |
| Maximum dynamic load capacity Cmax [N] | 670.0 |
| Maximum acceleration rate amax [m/s²] | 100.0 |
| Maximum permissible linear speed vmax [m/s] | 2.5 |
| Length of linear bushing [mm] | 36.0 |
| Outer diameter D [mm] | 26.0 |
| Permissible ambient temperature (min. ... max.) | -10 °C ... +80 °C |
| Note: Permissible ambient temperature (min. ... max.) | Higher temperatures are only admissible at linear bushings without wiper seals with ball retainers made of steel. Make allowance for reductions in load capacity. |
| Friction coefficient μ | 0.001 ... 0.004 |
| Note: Friction coefficient μ | Friction coefficients of unsealed linear bushings when lubricated with oil. The friction coefficient is lowest under heavy load, but can still be above the specified value even under a low load. |
| Massa [kg] | 0.06 |
| Note: Breakaway force | One wiper seal: Multiply value with factor 0.5 |
| Note: Maximum dynamic load capacity Cmax | The dynamic load capacities are based on a total travel of 100,000 m. When based on 50,000 m, the C values in the table are to be multiplied by 1.26. |
| Note: Minimum dynamic load capacity Cmin | The dynamic load capacities are based on a total travel of 100,000 m. When based on 50,000 m, the C values in the table are to be multiplied by 1.26. |
| Note: Shaft radial clearance h6 | Determined from working bore diameter and shaft tolerance statistics. Recommended housing bore tolerance: H6 or H7. |
| Note: Friction force FR | One wiper seal: Multiply value with factor 0.5 |
| Breakaway force [N] | 9 |
| Dimension C h12 [mm] | 36 |
| Dimension C1 H13 [mm] | 24.6 |
| Dimension C2 [mm] | 1.3 |
| Dimension D [mm] | 26 |
| Dimension D1 [mm] | 24.9 |
Características disponíveis na ficha oficial desta referência. Nomes técnicos e unidades do fabricante são preservados quando necessários à identificação.
O que conferir na reposição
Patins, guias, buchas e fusos têm configurações próprias de montagem e precisão. O código completo orienta a conferência com o conjunto instalado.
- Compare tamanho, formato e pontos de fixação.
- Confira pré-carga e classe de precisão quando informadas para o código.
- Verifique lubrificação, vedações e combinação com o trilho ou eixo existente.
Use R060201610 na consulta e envie uma foto legível da plaqueta. Sufixos e versões diferentes precisam de verificação antes da substituição.
Fontes para conferir esta referência
Identificação no catálogo oficial RexrothSTANDARD LINEAR BUSHING KBM-16-DDLinear Bushings and ShaftsR320103669 · PDF · German,English,French,ItalianLinear bushingsR999000467 · PDF · EnglishR060101610_R060201610.igs · CAD · R060201610.dwg · CAD ·Referências consultadas em 13 de outubro de 2026. Características e imagens se referem à identificação do produto; condições de fornecimento são confirmadas na cotação.
