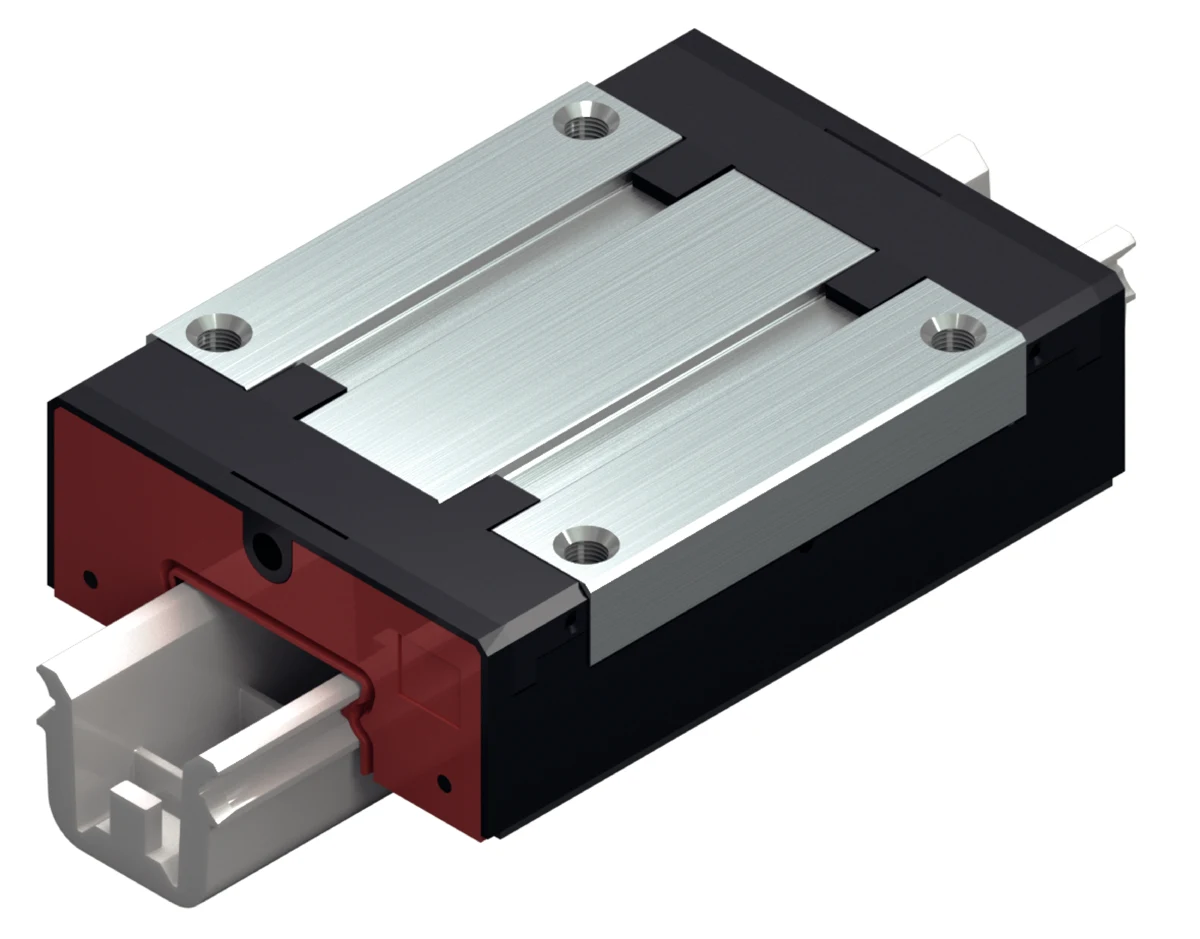

R044289401Patim linear Rexroth
Designação MINIATURE RUNNER BLOCK RESIST NRII MWA-009-SNS-C0-N-3
Patim linear Rexroth identificado pela referência R044289401. Designação do fabricante: MINIATURE RUNNER BLOCK RESIST NRII MWA-009-SNS-C0-N-3. Version: Ball rail system; Nominal size [mm]: 9/M3.
Preço, disponibilidade e prazo sob consulta.
Identificação da referência
Características do R044289401
| Part number | R044289401 |
|---|---|
| Designação | MINIATURE RUNNER BLOCK RESIST NRII MWA-009-SNS-C0-N-3 |
| Version | Ball rail system |
| Nominal size [mm] | 9/M3 |
| Formato | SNS - slimline, normal, standard height |
| Material (profiled rail systems) | Corrosion-resistant, martensitic steel |
| Classe de pré-carga | C0 - Without preload (clearance) |
| Classe de precisão | N - Normal |
| Vedação | LS - Low-friction seal (mini) |
| Corrente de esferas | Without ball chain (standard) |
| Lubrication | Pre-lubricated |
| Width of runner block [mm] | 20.0 |
| Length of runner block [mm] | 31.0 |
| Height of runner block [mm] | 8.0 |
| Height runner block with guide rail [mm] | 10.0 |
| Maximum acceleration rate amax [m/s²] | 250.0 |
| Note: Max. acceleration amax | Only with preloaded systems. For non-preloaded systems: a max = 50 m/s 2 |
| Maximum permissible linear speed vmax [m/s] | 3.0 |
| Note: Maximum permissible speed vmax | Speeds of up to 5 m/s possible. Service life is limited by heightened wear to plastic parts. |
| Permissible ambient temperature (min. ... max.) | -10 °C ... +80 °C |
| Note: Permissible ambient temperature (min. ... max.) | 100°C admissible for a short time. |
| Massa [kg] | 0.03 |
| Dynamic load capacity C50 [N] | 1490.0 |
| Note: dynamic load capacity C50 | Dynamic load capacities and load moments are based on a 50,000 m travel according to DIN ISO 14728-1. |
| Dynamic load capacity C100 [N] | 1180.0 |
| Note: dynamic load capacity C100 | Dynamic load capacities and load moments are based on a 100,000 m travel according to DIN ISO 14728-1. |
| Static load capacity C0 [N] | 2100.0 |
| Note: Static load capacity C0 | Calculated values acc. to DIN 636, part 2 |
| Dynamic torsional moment load capacity Mt50 [Nm] | 6.8 |
| Note: Dynamic torsional moment load capacity Mt50 | Dynamic load capacities and load moments are based on a 50,000 m travel according to DIN ISO 14728-1. |
| Dynamic torsional moment load capacity Mt100 [Nm] | 5.4 |
| Note: Dynamic torsional moment load capacity Mt100 | Dynamic load capacities and load moments are based on a 100,000 m travel according to DIN ISO 14728-1. |
| Static torsional moment load capacity Mt0 [Nm] | 9.6 |
| Dynamic longitudinal moment load capacity ML50 [Nm] | 4.5 |
| Note: Dynamic longitudinal moment load capacity ML50 | Dynamic load capacities and load moments are based on a 50,000 m travel according to DIN ISO 14728-1. |
| Dynamic longitudinal moment load capacity ML100 [Nm] | 3.6 |
| Note: Dynamic longitudinal moment load capacity ML100 | Dynamic load capacities and load moments are based on a 100,000 m travel according to DIN ISO 14728-1. |
| Static longitudinal moment load capacity ML0 [Nm] | 6.4 |
| Pitch T guide rail [mm] | 20 |
| Dimension A [mm] | 20 |
| Dimension A2 [mm] | 9 |
| Dimension A3 [mm] | 5.5 |
| Dimension B [mm] | 31 |
| Dimension B1 [mm] | 20.7 |
| Dimension E1 [mm] | 15 |
| Dimension E2 [mm] | 10 |
| Dimension H [mm] | 10.0 |
| Dimension H1 [mm] | 8 |
| Dimension N3 [mm] | 3 |
| Dimension S2 | M3 |
| Dimension T1 min [mm] | 6 |
| Dimension V1 [mm] | 2.8 |
Características disponíveis na ficha oficial desta referência. Nomes técnicos e unidades do fabricante são preservados quando necessários à identificação.
O que conferir na reposição
Patins, guias, buchas e fusos têm configurações próprias de montagem e precisão. O código completo orienta a conferência com o conjunto instalado.
- Compare tamanho, formato e pontos de fixação.
- Confira pré-carga e classe de precisão quando informadas para o código.
- Verifique lubrificação, vedações e combinação com o trilho ou eixo existente.
Use R044289401 na consulta e envie uma foto legível da plaqueta. Sufixos e versões diferentes precisam de verificação antes da substituição.
