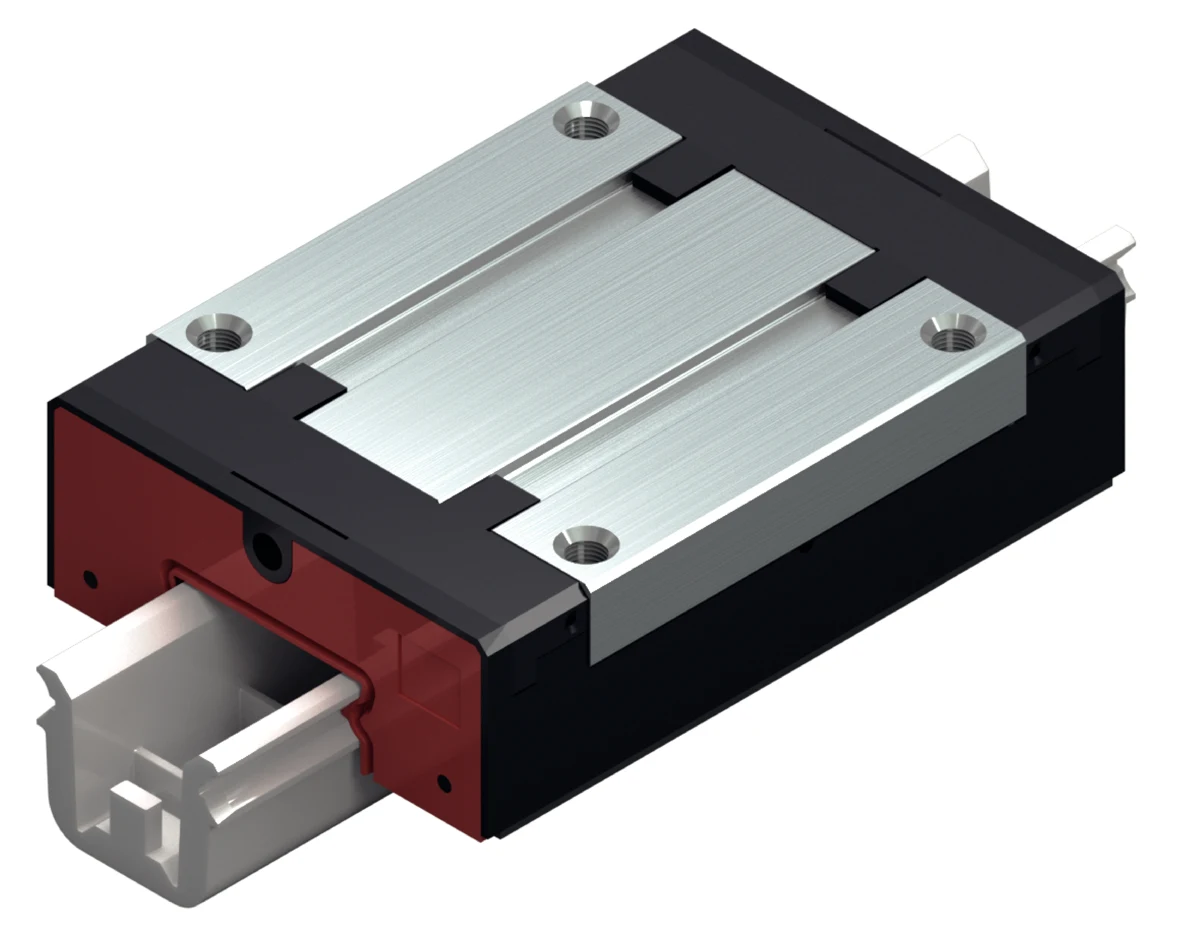

R044221301Patim linear Rexroth
Designação MINIATURE RUNNER BLOCK RESIST NRII MWA-012-SNS-C1-H-3
Patim linear Rexroth identificado pela referência R044221301. Designação do fabricante: MINIATURE RUNNER BLOCK RESIST NRII MWA-012-SNS-C1-H-3. Version: Ball rail system; Nominal size [mm]: 12.
Preço, disponibilidade e prazo sob consulta.
Identificação da referência
Características do R044221301
| Part number | R044221301 |
|---|---|
| Designação | MINIATURE RUNNER BLOCK RESIST NRII MWA-012-SNS-C1-H-3 |
| Version | Ball rail system |
| Nominal size [mm] | 12 |
| Formato | SNS - slimline, normal, standard height |
| Material (profiled rail systems) | Corrosion-resistant, martensitic steel |
| Classe de pré-carga | C1 - Low preload |
| Classe de precisão | H - Highly accurate |
| Vedação | LS - Low-friction seal (mini) |
| Corrente de esferas | Without ball chain (standard) |
| Lubrication | Pre-lubricated |
| Width of runner block [mm] | 27.0 |
| Length of runner block [mm] | 34.8 |
| Height of runner block [mm] | 10.0 |
| Height runner block with guide rail [mm] | 13.0 |
| Maximum acceleration rate amax [m/s²] | 250.0 |
| Note: Max. acceleration amax | Only with preloaded systems. For non-preloaded systems: a max = 50 m/s 2 |
| Maximum permissible linear speed vmax [m/s] | 3.0 |
| Note: Maximum permissible speed vmax | Speeds of up to 5 m/s possible. Service life is limited by heightened wear to plastic parts. |
| Permissible ambient temperature (min. ... max.) | -10 °C ... +80 °C |
| Note: Permissible ambient temperature (min. ... max.) | 100°C admissible for a short time. |
| Massa [kg] | 0.05 |
| Dynamic load capacity C50 [N] | 2910.0 |
| Note: dynamic load capacity C50 | Dynamic load capacities and load moments are based on a 50,000 m travel according to DIN ISO 14728-1. |
| Dynamic load capacity C100 [N] | 2310.0 |
| Note: dynamic load capacity C100 | Dynamic load capacities and load moments are based on a 100,000 m travel according to DIN ISO 14728-1. |
| Static load capacity C0 [N] | 3470.0 |
| Note: Static load capacity C0 | Calculated values acc. to DIN 636, part 2 |
| Dynamic torsional moment load capacity Mt50 [Nm] | 17.3 |
| Note: Dynamic torsional moment load capacity Mt50 | Dynamic load capacities and load moments are based on a 50,000 m travel according to DIN ISO 14728-1. |
| Dynamic torsional moment load capacity Mt100 [Nm] | 13.7 |
| Note: Dynamic torsional moment load capacity Mt100 | Dynamic load capacities and load moments are based on a 100,000 m travel according to DIN ISO 14728-1. |
| Static torsional moment load capacity Mt0 [Nm] | 20.6 |
| Dynamic longitudinal moment load capacity ML50 [Nm] | 10.0 |
| Note: Dynamic longitudinal moment load capacity ML50 | Dynamic load capacities and load moments are based on a 50,000 m travel according to DIN ISO 14728-1. |
| Dynamic longitudinal moment load capacity ML100 [Nm] | 7.9 |
| Note: Dynamic longitudinal moment load capacity ML100 | Dynamic load capacities and load moments are based on a 100,000 m travel according to DIN ISO 14728-1. |
| Static longitudinal moment load capacity ML0 [Nm] | 11.8 |
| Pitch T guide rail [mm] | 25 |
| Dimension A [mm] | 27 |
| Dimension A2 [mm] | 12 |
| Dimension A3 [mm] | 7.5 |
| Dimension B [mm] | 34.8 |
| Dimension B1 [mm] | 21.6 |
| Dimension E1 [mm] | 20 |
| Dimension E2 [mm] | 15 |
| Dimension H [mm] | 13.0 |
| Dimension H1 [mm] | 10 |
| Dimension N3 [mm] | 3.5 |
| Dimension S2 | M3 |
| Dimension T1 min [mm] | 6 |
| Dimension V1 [mm] | 3.3 |
Características disponíveis na ficha oficial desta referência. Nomes técnicos e unidades do fabricante são preservados quando necessários à identificação.
O que conferir na reposição
Patins, guias, buchas e fusos têm configurações próprias de montagem e precisão. O código completo orienta a conferência com o conjunto instalado.
- Compare tamanho, formato e pontos de fixação.
- Confira pré-carga e classe de precisão quando informadas para o código.
- Verifique lubrificação, vedações e combinação com o trilho ou eixo existente.
Use R044221301 na consulta e envie uma foto legível da plaqueta. Sufixos e versões diferentes precisam de verificação antes da substituição.
Fontes para conferir esta referência
Identificação no catálogo oficial RexrothMINIATURE RUNNER BLOCK RESIST NRII MWA-012-SNS-C1-H-3Profiled rail systemsR320103885 · PDF · EnglishMiniature ball rail systemsR999001206 · PDF · EnglishR0442_size12.dwg · CAD · R0442_size12.dxf · CAD ·Referências consultadas em 13 de outubro de 2026. Características e imagens se referem à identificação do produto; condições de fornecimento são confirmadas na cotação.
