Visão geral

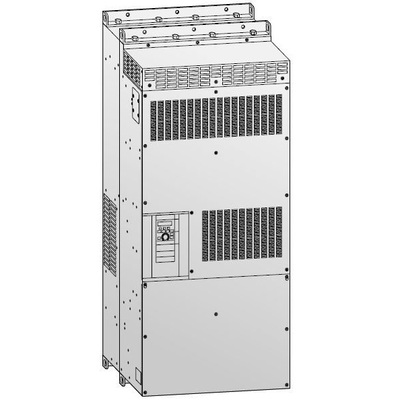

Esta unidade é um retificador/conversor com reator DC integrado, pertencente à série FREQROL FR-CC2 da Mitsubishi Electric. Projetada para aplicações industriais, ela opera em uma tensão de entrada trifásica de 690Vac.
O equipamento destaca-se pelo seu reator DC embutido e um revestimento protetor estendido para os circuitos impressos, conferindo-lhe resistência química conforme a norma IEC60721-3-3 (classificações 3S2 e 3C2). Este revestimento é essencial para garantir a durabilidade e o desempenho em ambientes quimicamente agressivos.
Com uma capacidade nominal de 560kW e uma corrente nominal de 647A, esta unidade é uma solução robusta para conversão e retificação de energia, atendendo a requisitos de alta potência. Sua designação equivalente é FRCC2N560K06.
Principais recursos
- Retificador / Unidade conversora com reator DC integrado
- Revestimento protetor estendido para maior resistência química
- Resfriamento por convecção forçada
- Compatível com normas IEC60721-3-3 (3S2; 3C2)
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Retificador |
| Série / nome da família de produtos | FREQROL FR-CC2 series |
| Funções | Unidade retificadora / conversora com reator DC integrado |
| Design | Reator DC integrado, revestimento protetor estendido, resfriamento por convecção forçada |
| Tensão de alimentação (CA) | 690Vac |
| Tipo de rede | Trifásica/3P |
| Corrente nominal | 647A |
| Potência ativa nominal (kW) | 560kW |
| Resistência química | Resistência química (revestimento de placa de circuito – IEC60721-3-3 3S2 3C2) |
| Código de pedido / SKU do fabricante | FR-CC2-N560K-06 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | FRCC2N560K06 |
| Em conformidade com a(s) norma(s) | IEC60721-3-3 (3S2; 3C2) |
Documentos
- Mitsubishi Electric – Automação de Fábrica (FA) – Família de Inversores FREQROL – Catálogo.pdf
- Mitsubishi Electric – Automação de Fábrica (FA) – FREQROL – Série FR-A800 – FR-A872 – FR-CC2-N – Catálogo.pdf
A Mitsubishi Electric é o fabricante deste produto.
Para mais informações ou para solicitar um orçamento, entre em contato.
