Visão geral

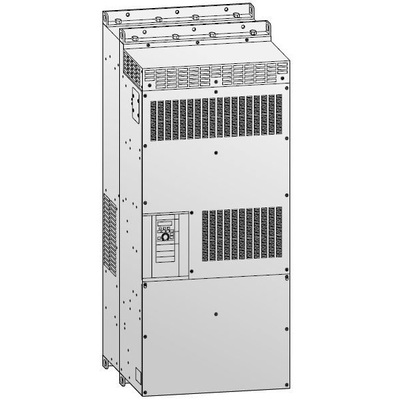

Unidade retificadora/conversora com reator CC integrado e revestimento conformal estendido para operação paralela. Fabricada pela Mitsubishi Electric, parte da série FREQROL FR-CC2.
Esta unidade opera com tensão de entrada de 690Vca trifásica, fornecendo uma potência ativa nominal de 500kW e corrente nominal de 569A. Possui resistência química graças ao revestimento da placa de circuito impresso, seguindo as normas IEC60721-3-3 3S2 3C2.
Principais recursos
- Retificador/Conversor com reator CC integrado
- Revestimento conformal estendido
- Projetado para operação paralela
- Refrigeração forçada a ar
- Resistência química (revestimento de placa de circuito)
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Retificador |
| Série/Nome da família do produto | FREQROL FR-CC2 series |
| Funções | Unidade retificadora/conversora com reator CC integrado |
| Projeto | Reator CC integrado, revestimento conformal estendido para operação paralela, refrigeração forçada a ar |
| Tensão de alimentação (CA) | 690Vac |
| Tipo de rede | Trifásica/3P |
| Corrente nominal | 569A |
| Potência ativa nominal (kW) | 500kW |
| Resistência química | Resistência química (revestimento de placa de circuito – IEC60721-3-3 3S2 3C2) |
| Código de pedido / SKU do fabricante | FR-CC2-N500K-06P |
| Status do produto do fabricante | Comercializado |
| Equivalente a | FRCC2N500K06P |
| Em conformidade com as normas | IEC60721-3-3 (3S2; 3C2) |
Documentos
- Mitsubishi Electric – Factory Automation (FA) – FREQROL Inverters family – Catalog.pdf
- Mitsubishi Electric – Factory Automation (FA) – FREQROL – FR-A800 Series – FR-A872 – FR-CC2-N – Catalog.pdf
Este produto é equivalente ao FRCC2N500K06P.
Entre em contato para mais informações sobre este equipamento.
