Visão geral

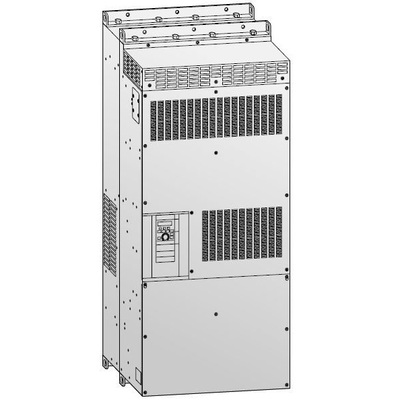

O Retificador/Conversor FR-CC2-H450K-60P da Mitsubishi Electric é uma unidade robusta projetada para aplicações de automação industrial. Integrando um reator CC em sua construção, este equipamento oferece uma solução eficiente para retificação e conversão de energia.
Este modelo da série FREQROL FR-CC2 suporta operação em rede trifásica (3P) com tensão de entrada de 380Vca a 500Vca, operando com uma corrente nominal de 866A e potência ativa nominal de 450kW. Possui um revestimento protetor em sua placa de circuito impresso, conferindo resistência química e conformidade com as normas IEC60721-3-3 (3S2 3C2), o que o torna adequado para ambientes industriais mais exigentes.
Projetado para operação em paralelo, o FR-CC2-H450K-60P é uma peça chave para sistemas de maior porte que demandam confiabilidade e desempenho. Seu sistema de resfriamento a ar forçado garante a dissipação térmica adequada durante a operação contínua.
Principais recursos
- Reator CC integrado
- Revestimento protetor (resistência química)
- Operação em paralelo
- Resfriamento a ar forçado
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Retificador |
| Série / nome da família do produto | FREQROL FR-CC2 series |
| Funções | Unidade Retificadora / Conversora com reator CC integrado |
| Projeto | Reator CC integrado, revestimento conformal, operação em paralelo, resfriamento a ar forçado |
| Tensão de alimentação (CA) | 380Vca-500Vca (400Vca / 415Vca / 480Vca) |
| Tipo de rede | Trifásico/3P |
| Corrente nominal | 866A |
| Potência ativa nominal (kW) | 450kW |
| Entradas digitais | 1 x entrada digital (fonte/coletor) (RES) 1 x entrada digital (fonte/coletor) (OH) 1 x entrada digital (fonte/coletor) (RDI) |
| Saídas digitais | 1 x saída digital (contato SPDT (Single Pole Double Throw) A1/B1/C1) (programável) 1 x saída digital (transistor de coletor aberto fonte/coletor) (RDA) 1 x saída digital (transistor de coletor aberto fonte/coletor) (RDB) 1 x saída digital (transistor de coletor aberto fonte/coletor) (RSO) 1 x saída digital (transistor de coletor aberto fonte/coletor) (IPF) 1 x saída digital (transistor de coletor aberto fonte/coletor) (FAN) |
| Resistência química | Resistência química (revestimento da placa de circuito – IEC60721-3-3 3S2 3C2) |
| Código de pedido / SKU do fabricante | FR-CC2-H450K-60P |
| Status do produto do fabricante | Comercializado |
| Equivalente a | FRCC2H450K60P |
| Em conformidade com a(s) norma(s) | IEC60721-3-3 (3S2; 3C2) |
Documentos
O FR-CC2-H450K-60P é um componente da linha FREQROL da Mitsubishi Electric. Verifique a compatibilidade com seus sistemas de controle existentes.
Para mais informações ou para discutir suas necessidades de projeto, entre em contato conosco.
