Visão geral

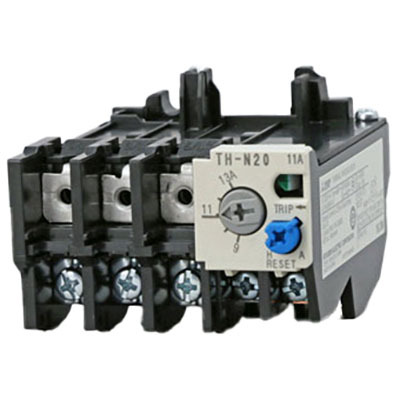

Este relé de proteção contra sobrecarga térmica (TOR) da série TH-N da Mitsubishi Electric foi projetado com 3 elementos aquecidos para garantir proteção robusta contra sobrecarga e falha de fase. O dispositivo de 3 polos oferece um ajuste de corrente de disparo na faixa de 7.0A a 11A, assegurando uma proteção adaptável a diversas aplicações.
Equipado com contatos auxiliares de 1 NA (normalmente aberto) e 1 NF (normalmente fechado), este relé facilita a integração em sistemas de controle e sinalização. As conexões por bornes de parafuso garantem uma ligação segura e confiável, sendo equivalente ao modelo TH-N20KP9A.
Principais recursos
- Relé de proteção contra sobrecarga térmica (TOR)
- 3 elementos aquecidos para proteção contra sobrecarga e falha de fase
- 3 polos
- Faixa de ajuste de corrente de disparo: 7.0A a 11A
- 1 contato NA e 1 contato NF auxiliares
- Conexões por bornes de parafuso
- Grau de proteção IP00
Especificações
| Parâmetro | Valor |
|---|---|
| Marca principal | Mitsubishi Electric |
| Função principal | Relé de Sobrecarga Térmica (TOR) |
| Série / nome da família do produto | Série TH-N |
| Funções | Relé de proteção contra sobrecarga térmica (TOR) |
| Projeto | 3 elementos aquecidos (proteção contra sobrecarga + falha de fase) |
| Corrente nominal | Faixa de ajuste de corrente de disparo 7.0A…11A |
| Tipo de conexão | Conexões por bornes de parafuso |
| Polos | 3 Polos |
| Contatos auxiliares Normalmente Abertos (NA) | 1 contato NA |
| Contatos auxiliares Normalmente Fechados (NF) | 1 contato NF |
| Grau de proteção | IP00 |
| Status do produto do fabricante | Comercializado |
| Equivalente a | TH-N20KP9A |
Documentos
Este relé térmico é um componente essencial para a proteção de motores elétricos contra condições anormais de operação, garantindo maior vida útil e segurança para os equipamentos.
